İki sütunlu CNC Dikey Döner CK5240 Metal Döner Çapı 4000mm Döner Makine

Name: İki sütunlu CNC Dikey Döner CK5240 Metal Döner Çapı 4000mm Döner Makine
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5225
Price: 96,300.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Henan, Çin

Marka adı: BAISHUN MACHINERY

Sertifika: CE，ISO

Model numarası: CK5225

belge: Ürün Broşürü PDF

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 set

Fiyat: negotiable

Ambalaj bilgileri: 1Dışarıda ıslanmasını önlemek için ürünü plastikle dolduracağız.2. CNC dikey lathe makinesinin dışın

Teslim süresi: 30-35 iş günü

Ödeme koşulları: L/C, T/T, Western Union

Yetenek temini: Ayda 20 Set/Set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Açıklaması

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                İki Sütun Dikey Döner Makinesi, 4000mm Dikey Döner Makinesi


Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm):	2500	Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm):	260 rp.m.
İşleme Kapasitesi:	Orta Hizmet	Mil Çapı (mm):	105
Yatak genişliği (mm):	250 mm	Mil Motor Gücü(kW):	30
Mil Sayısı:	Bekar	Eksen Sayısı:	2
Seyahat (X Ekseni)(mm):	1400 mm	Hareket (Z Ekseni)(mm):	1000 mm
Boyut ((LWH):	370056503950mm	Takım Posta İstasyonları:	4
Ağırlık (kg):	33000	Ürün Adı:	Metal Dönüştürme çapı 4000mm İşleme Dönüştürme Merkezi
Maks.Dönme çapı:	2500mm	Maks. wok parçasının yüksekliği:	2000mm

Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm):	2500
Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm):	260 rp.m.
İşleme Kapasitesi:	Orta Hizmet
Mil Çapı (mm):	105
Yatak genişliği (mm):	250 mm
Mil Motor Gücü(kW):	30
Mil Sayısı:	Bekar
Eksen Sayısı:	2
Seyahat (X Ekseni)(mm):	1400 mm
Hareket (Z Ekseni)(mm):	1000 mm
Boyut ((LWH):	370056503950mm
Takım Posta İstasyonları:	4
Ağırlık (kg):	33000
Ürün Adı:	Metal Dönüştürme çapı 4000mm İşleme Dönüştürme Merkezi
Maks.Dönme çapı:	2500mm
Maks. wok parçasının yüksekliği:	2000mm

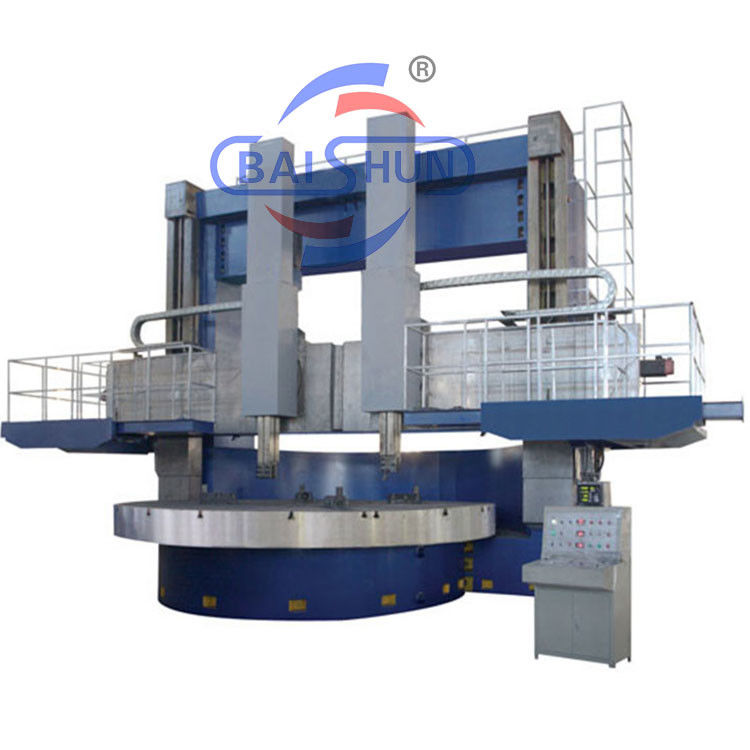

İki sütunlu CNC Dikey Döner CK5240 Metal Döner Çapı 4000mm Döner Makine

İki sütunlu CNC Dikey Döner CK5240 Metal Döner Çapı 4000mm Döner Makine

Çift sütunlu dikey torna, yeni tasarım felsefesini ve üretim teknolojisini emen mekanik-elektrik-hidrolik entegrasyonuna sahip gelişmiş bir ekipmandır.CAD optimizasyon tasarım yolunu benimsiyor, yurtdışında ve yurtdışında gelişmiş fonksiyonel bileşenleri donatır. Yapıda güçlü bir dayanıklılık, yüksek dinamik ve statik sertlik, yüksek hassasiyet, ağır yük, yüksek verimlilik,Uzun kullanım süresiHer bir makine parçasının ana teknik özellikleri ilgili ulusal standartlara uygundur.

Makinenin çalışma masası tabanı, çalışma masası, ana transmisyon kutusu, portre çerçevesi, kiriş, ram araç dayanığı, besleme kutusu, elektrik sistemi, işletim istasyonu, hidrolik sistemi, koruma cihazı vb. vardır.

Dikey dönüş merkezi olarak da bilinen CNC dikey torna, yüksek hassasiyet ve verimlilikle metal bileşenleri döndürmek ve kesmek için kullanılan bir makine aracıdır.

CNC dikey torna, iş parçasını tutan ve dönen dikey bir iğneye sahiptir.ve havacılık parçalarıÖzellikle yüksek boyut oranına sahip bileşenleri döndürmek için yararlıdırlar.

Doğruluk ve yük taşıma yeteneklerini sağlamak için, çift sütun dikey torna kısa bir spindle yapısını benimser. Spindle merkezleme rulmanı yüksek hassasiyetli çift sıra rulo rulmanları kullanır.Çalışma masası sabit akışlı bir hidrostatik kılavuzla donatılmıştırBu tasarım, iş masasının hem radyal hem de eksenel hassasiyetini artırır.

Makinenin ana hareketi mükemmel dinamik özellikler sağlayan bir AC servo motoru tarafından çalıştırılır.Besleme ekseni hareketi, bir redüksiyon kutusu aracılığıyla yüksek hassasiyetli bir top vida yapısını tahrik eden bir servo motorla elde edilir, doğru konumlandırmayı sağlar.

Makine parametresi

Özellikler	Birim	CK5225	CK5231	CK5240Q	CK5240
En fazla dönme çapı	mm	2500	3150	4000	4000
İş parçasının en yüksek yüksekliği	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
İş parçasının ağırlığı	T	10/20	10/20	10/20	32
Çalışma masası çapı	mm	2250	2830	2830/3150	3200/3600
Masa hız aralığı	r/min	2-63	2-63	2-63	2-63
Adımlar		16	16	16	16
Çalışma masasının maksimum tork	KN.m	63	63	63	100
Ray başının hızlı geçişi	mm/min	4000	4000	4000	4000
Sağ ray başlığının dikey yolculuğu	- Hayır.	35	35	35	40
Sol ray başlığının dikey yolculuğu	- Bilmiyorum.	30	30	30	30
Sağ ray başının menzil kesme gücü	mm/min	1-50	1-50	1-50	1-50
Sağ ray başının menzil kesme gücü	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Kolun yolculuğu	mm	1000	1000	1000	1250
Kol bölümü	mm	255×200	255×200	255×200	240×240
Sol ve sağ demiryolu başının dönmesi	°	±30°	±30°	±30°	±30°
Araç bölümü	mm	40×50	40×50	40×50	50×50
Ana motorun gücü	Kw	55	55	55	75
Genel boyutlar	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
