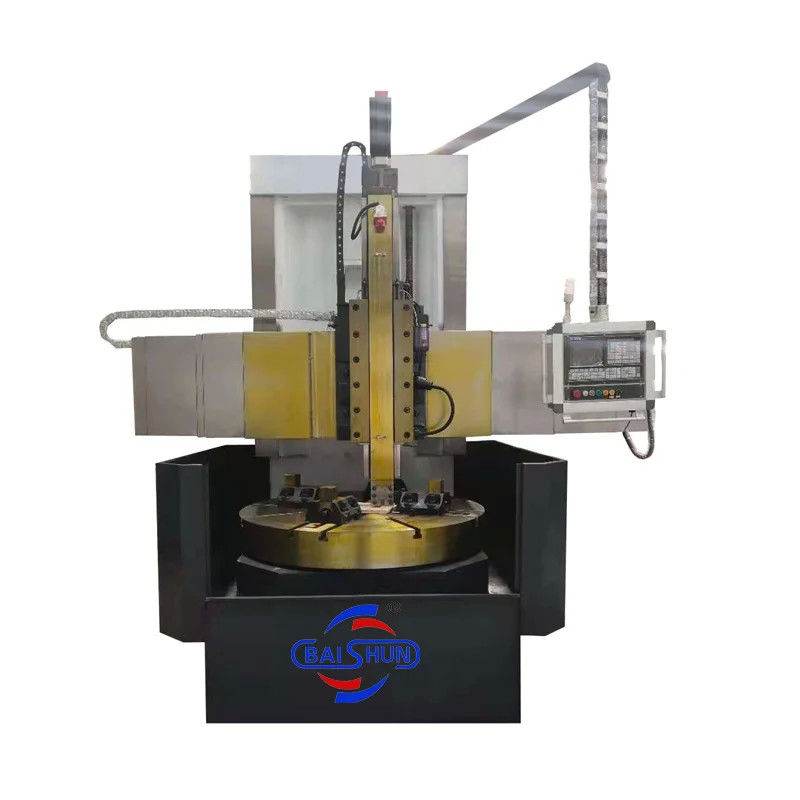

Yüksek Hızlı Profesyonel Metal CNC Dikey Döner Ekonomik Turret Döner
Ürün Tanımı
Dikey dönüş merkezi olarak da bilinen CNC dikey torna, yüksek hassasiyet ve verimlilikle metal bileşenleri döndürmek ve kesmek için kullanılan bir makine aracıdır.
CNC dikey torna, iş parçasını tutan ve dönen dikey bir iğneye sahiptir.ve havacılık parçalarıÖzellikle yüksek boyut oranına sahip bileşenleri döndürmek için yararlıdırlar.
Ek olarak, CNC dikey makine makineleri son derece otomatiktir ve dönüşüm, sondaj, sondaj, iplik ve freze gibi çok çeşitli işleme işlemlerini gerçekleştirmek için programlanabilir.En az insan müdahalesiyle.
Genel olarak, CNC dikey makine makineleri yüksek hassasiyet ve otomasyon yetenekleri sunan çok yönlü ve verimli bir işleme aracıdır.Ve bu yüzden onları modern üretim süreçlerinin önemli bir bileşeni haline getiriyor..
Makine parametresi
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Vertikal alet dayanağının en fazla dönme çapı (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Çalışma masası çapı (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| İş parçasının en yüksek yüksekliği (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| İş parçasının maksimum ağırlığı (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Çalışma masası dönme hızı aralığı (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Besleme serisi |
Adımsız |
Adımsız |
Adımsız |
Adımsız |
Adımsız |
Adımsız |
| Araç dinlenme açma aralığı (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Çapraz ışın yolculuğu (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Araç dayanağının yatay yolculuğu (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Araç tabanının dikey yolculuğu (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Kesme çubuğunun kesim boyutu (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Ana motor gücü (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Dikey Döviz Makinesi Ana Yapısı:
1. Makine aracı: Makine aracının ana bileşenleri (döner yatağı, taban, çalışma tezgahı, kiriş, dikey kaydırma dayanığı, yan alet kutusu, besleme kutusu,ana tahrik vitesi kutusu) reçine kum teknolojisi kullanılarak güçlü dökme demirden yapılır.
2Ana tahrik: Çalışma masası dönüşü, ana elektrik motorundan, vites azaltıcından ve vitesi ayarlamak için elektromanyetik bir hız kontrol sisteminden kaynaklanır.
3Dikey kaydırma ve dikey kaydırmanın besleme mekanizması: RAM, mükemmel mekanik özellikleriyle bilinen HT250 malzemesinden yapılmıştır.
4. Çalışma masası taban yapısı: Çalışma masası, radyal hizalama için yüksek hassasiyetli çift sıra silindirli rulo rulmanları ile desteklenen uzun bir spindle yapısını benimser.
5Çubuk: Çubuk sabitlenir ve bir sürükleyici kullanarak serbest bırakılır, sıkıştırmak için hidrolik basınç vardır.
6Hidrolik sistem: Hidrolik sistem, hem yerli hem de uluslararası tanınmış üreticilerin güvenilir kontrol bileşenlerini kullanır.
7- Alet makinesinin yağlanması: Alet makinesinin ışın ve hareketli parçaları yağlamak için belirtilen aralıklarla otomatik olarak yağ sağlaması.
8. Makine aletinin korunması: Makine aletinin hareketli parçaları kapsamlı bir güvenlik zinciri ve kilitleme sistemi ile donatılmıştır.
9Elektrikli kontrol sistemi:
a) Güç kaynağı: 380V±10%, 50Hz üç fazlı akım.
b) Araç makinesinin elektrik tasarımı uluslararası tasarım standartlarına uyar.
