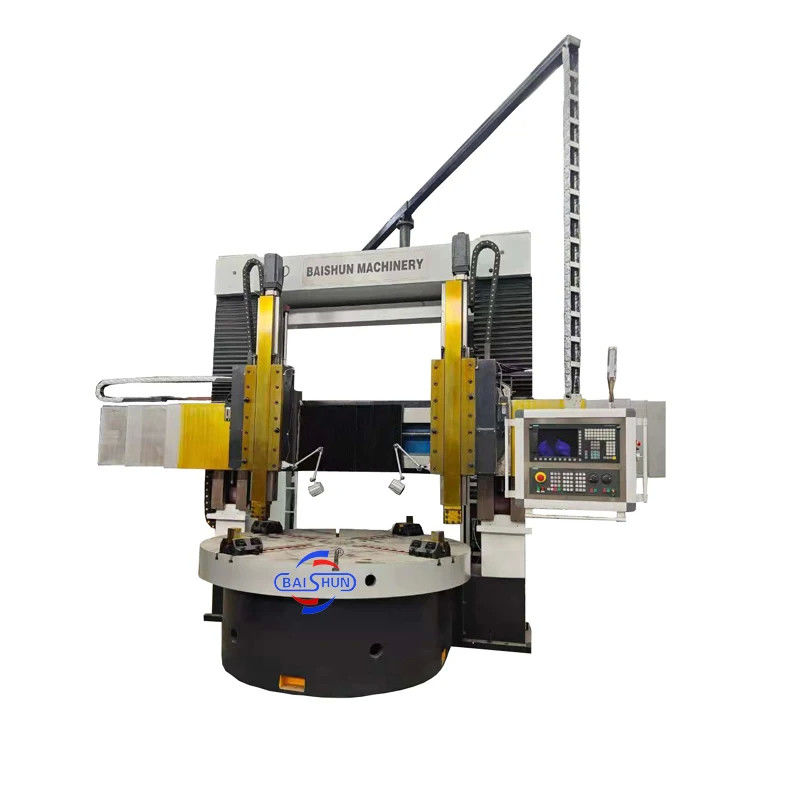

CNC Evrensel Dikey Dönüştürme Dönüştürme Makinesi CK5235

Name: CNC Evrensel Dikey Dönüştürme Dönüştürme Makinesi CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

Ürün Detayları

Menşe yeri: Henan, Çin

Marka adı: BAISHUN MACHINERY, BAISHUN MACHINERY

Sertifika: CE/ISO9001

Model numarası: CK5235

belge: Ürün Broşürü PDF

Ödeme ve Gönderim Koşulları

Fiyat: $76,000.00/sets 1-4 sets

Ambalaj bilgileri: 1. Outside we will pack the product with plasitic to prevent wet. 1. Dışarıda ıslanmayı ön

Yetenek temini: Ayda 20 Set/Set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Açıklaması

Vurgulamak:
Çift sütun dikey torna makinesi
,
CNC Evrensel Dikey Dönüştürme Makinesi

Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm):

3500

Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm):

50 rp.m

İşleme Kapasitesi:

Orta Hizmet

Mil Çapı (mm):

130

Yatak genişliği (mm):

250 mm

Mil Motor Gücü(kW):

30

Mil Sayısı:

İkiz

Max. Maks. Turned Length (mm) Döndürülmüş Uzunluk (mm):

3500

Eksen Sayısı:

2

Seyahat (X Ekseni)(mm):

750 mm

Hareket (Z Ekseni)(mm):

1800 mm

Konumlandırma Hassasiyeti (mm):

±0,005

Tekrarlanabilirlik (X/Y/Z) (mm):

±0,005

Boyut ((L*W*H):

3950*6300*4350mm

Voltaj:

380v

CNC Kontrol Sistemi:

GSK, SIEMENS, FANUC

Araç direği Markası:

HONGDA

Takım Posta İstasyonları:

4

Ağırlık (kg):

35000

Ürün Adı:

Evrensel CNC Dikey Döner

Max. Maks. workpiece weight: iş parçası ağırlığı::

8000kg

Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm):

3500

Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm):

50 rp.m

İşleme Kapasitesi:

Orta Hizmet

Mil Çapı (mm):

130

Yatak genişliği (mm):

250 mm

Mil Motor Gücü(kW):

30

Mil Sayısı:

İkiz

Max. Maks. Turned Length (mm) Döndürülmüş Uzunluk (mm):

3500

Eksen Sayısı:

2

Seyahat (X Ekseni)(mm):

750 mm

Hareket (Z Ekseni)(mm):

1800 mm

Konumlandırma Hassasiyeti (mm):

±0,005

Tekrarlanabilirlik (X/Y/Z) (mm):

±0,005

Boyut ((L*W*H):

3950*6300*4350mm

Voltaj:

380v

CNC Kontrol Sistemi:

GSK, SIEMENS, FANUC

Araç direği Markası:

HONGDA

Takım Posta İstasyonları:

4

Ağırlık (kg):

35000

Ürün Adı:

Evrensel CNC Dikey Döner

Max. Maks. workpiece weight: iş parçası ağırlığı::

8000kg

CNC Evrensel Dikey Dönüştürme Dönüştürme Makinesi CK5235

CNC Evrensel Dikey Dönüştürme Dönüştürme Makinesi CK5235

Çift sütunlu dikey torna, yeni tasarım felsefesini ve üretim teknolojisini emen mekanik-elektrik-hidrolik entegrasyonuna sahip gelişmiş bir ekipmandır.CAD optimizasyon tasarım yolunu benimsiyor, yurtdışında ve yurtdışında gelişmiş fonksiyonel bileşenleri donatır. Yapıda güçlü bir dayanıklılık, yüksek dinamik ve statik sertlik, yüksek hassasiyet, ağır yük, yüksek verimlilik,Uzun kullanım süresiHer bir makine parçasının ana teknik özellikleri ilgili ulusal standartlara uygundur.

Makinenin çalışma masası tabanı, çalışma masası, ana transmisyon kutusu, portre çerçevesi, kiriş, ram araç dayanığı, besleme kutusu, elektrik sistemi, işletim istasyonu, hidrolik sistemi, koruma cihazı vb. vardır.

Çubuk çerçeve:

Portre çerçevesi, sol ve sağ dikey sütunlardan ve bir bağlantı kirişinden oluşur.Gartry'nin üst bölümü, iki eksenli germe AC motorları tarafından çalıştırılan sol ve sağ kaldırma kutularına sahiptirBu kutular, dişli çiftleri, solucan dişli çiftleri ve çift kurşun vidaları ile birlikte, dikey sütunların rehber rayları boyunca kirişin dikey hareketini sağlar.

Işın:

Yay, hassas işleme için optimal sertlik, güç ve uzun süreli istikrar sağlamak için yüksek dayanıklılıklı, düşük stresli demir dökümden yapılmıştır.ışın, rehber ray boyunca dikey olarak hareket ederÇubukların arkasında dört hidrolik sıkıştırma noktası bulunurken, yanlarında araç desteği için besleme kutuları bulunur.

Makine parametresi

Özellikler Birim CK5225 CK5231 CK5240Q CK5240

En fazla dönme çapı mm 2500 3150 4000 4000

İş parçasının en yüksek yüksekliği mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

İş parçasının ağırlığı T 10/20 10/20 10/20 32

Çalışma masası çapı mm 2250 2830 2830/3150 3200/3600

Masa hız aralığı r/min 2-63 2-63 2-63 2-63

Adımlar 16 16 16 16

Çalışma masasının maksimum tork KN.m 63 63 63 100

Ray başının hızlı geçişi mm/min 4000 4000 4000 4000

Sağ ray başlığının dikey yolculuğu - Hayır. 35 35 35 40

Sol ray başlığının dikey yolculuğu - Bilmiyorum. 30 30 30 30

Sağ ray başının menzil kesme gücü mm/min 1-50 1-50 1-50 1-50

Sağ ray başının menzil kesme gücü mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000

Kolun yolculuğu mm 1000 1000 1000 1250

Kol bölümü mm 255×200 255×200 255×200 240×240

Sol ve sağ demiryolu başının dönmesi ° ±30° ±30° ±30° ±30°

Araç bölümü mm 40×50 40×50 40×50 50×50

Ana motorun gücü Kw 55 55 55 75

Genel boyutlar cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

Ürün fotoğrafları
