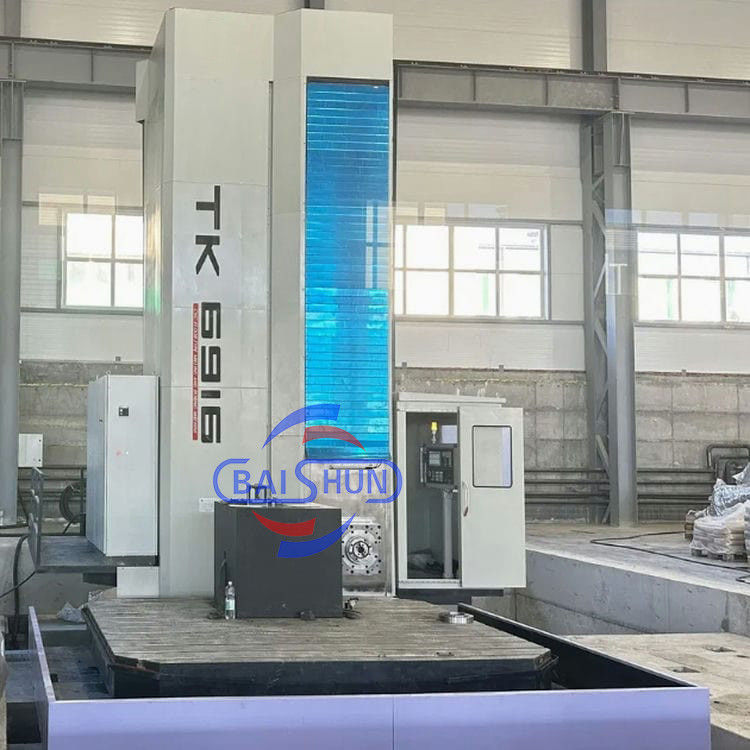

TK6920 CNC Yatay Taşlama Frezeleme Makinesi 200mm Mil

Name: TK6920 CNC Yatay Taşlama Frezeleme Makinesi 200mm Mil
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TK6920
Price: 99000 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: BAISHUN MACHINERY

Sertifika: ISO

Model numarası: TK6920

belge: Ürün Broşürü PDF

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 set

Fiyat: USD99000/Set

Ambalaj bilgileri: 1. Outside we will pack the product with plastic to prevent wet. 1. Dışarıda ıslanmayı önl

Teslim süresi: 3 ay

Ödeme koşulları: L/C,T/T,Western Union

Yetenek temini: Ayda 30 Set/Set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Açıklaması

Vurgulamak:
Heavy Duty Metal Kesme Makinesi
,
Metal Borucu Mills Makinesi

Ürün adı:

Borer Mills Makinesi

Tip:

TK6920

Mil konikliği:

ISO50

Mil Çapı:

200 mm

Z/Y/Z Seyahati:

6000/3000/1200mm

Mil hızı:

1200 dev/dak

İşlev:

Delik işleme ve frezeleme

Anahtar kelimeler:

Delme ve freze makinesi

Çalışma Tezgahı Boyutu:

Kabul Edilenleri Özelleştir

CNC denetleyici:

Fanuc

Ürün adı:

Borer Mills Makinesi

Tip:

TK6920

Mil konikliği:

ISO50

Mil Çapı:

200 mm

Z/Y/Z Seyahati:

6000/3000/1200mm

Mil hızı:

1200 dev/dak

İşlev:

Delik işleme ve frezeleme

Anahtar kelimeler:

Delme ve freze makinesi

Çalışma Tezgahı Boyutu:

Kabul Edilenleri Özelleştir

CNC denetleyici:

Fanuc

TK6920 CNC Yatay Taşlama Frezeleme Makinesi 200mm Mil

TK6920 Metal Kesme Makinesi Ağır Hizmet Tipi Metal Boru Freze Makinesi Fabrika Doğrudan Tedarik

CNC Zemin Tipi Yatay Boru ve Freze Makinesi

CNC Yatay Boru ve Freze Makinesi, yüksek tork, yüksek verimlilik, yüksek rijitlik ve gelişmiş teknolojilerle tasarlanmıştır. Kullanıcı taleplerine göre, makineler farklı kontrol üniteleri, farklı hassasiyet gereksinimleri, farklı boyutlarda tablolarla eşleştirilerek farklı boru makineleri modelleri oluşturulabilir. Bu seri boru freze makineleri, büyük, orta boy kutu şekilli, çerçeve yapılı veya kalıp parçalarının işlenmesi için uygundur ve tek bir sıkıştırmadan sonra frezeleme, delme, delme, vinçleme, kılavuz çekme vb. işlemlerini gerçekleştirebilir. Makineler 7 ekseni 4 eksen eşzamanlı olarak kontrol eder ve dairesel interpolasyon ve 3 boyutlu eğimli yüzey işleme imkanı sunar. Freze kafası, alın plakaları ve diğer cihazlarla donatılmış bu seri makineler, işleme yeteneklerini genişletmiştir. Mil, kafayı milde sınırlamak için soğutma kasasına sahiptir.

Teknik Özellikler:

Ürün Birim TK6913 TK6916 TK6920 TK6926

Mil çapı mm 130 160 200 260

Mil konikliği ISO 50 50 60 60

Maks. mil hızı rpm 1500(Opsiyonel:3000) 1200(Opsiyonel:2000) 1000(Opsiyonel:2000) 1000(Opsiyonel:1500)

Motor gücü-Servo KW 30 55 75 110

Boru mili ve ramın toplam hareketi mm 1500 2400 2400 3200

Ram kesit boyutu mm 380*420 480*520 480*520 620*740

Sütun hareketi -X ekseni mm 4000(Opsiyonel:5-15m) 6000(Opsiyonel:7-20m) 6000(Opsiyonel:7-20m) 8000(Opsiyonel:9-20m)

Mil kafasının dikey hareketi -Y ekseni mm 2000(Opsiyonel: 3m) 3000(Opsiyonel: 4m, 5m) 3000(Opsiyonel: 4m, 5m) 3000(Opsiyonel: 4m, 5m)

Sütunun boyuna hareketi -Z ekseni mm 700 1200 1200 1600

Boru milinin eksenel hareketi -W ekseni mm 800 1200 1200 1600

B ekseni dönüş derecesi ° 360

Takım magazini adet 40/60 40/60 40/60 40/60

İş tablası boyutu mm 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000(özelleştirilebilir)

CNC Sistemi
FANUC (müşteri gereksinimlerine göre tedarik edilebilir)

Makine yatağı:

Makine yatağı, makul bir yapı ve rijitliğe sahip reçine-ahşap kalıptan yapılmıştır. Sağlam bir temel ve makinenin dengesini ve sütunun yatak üzerindeki hareketinin stabilitesini garanti eder. Yatak üzerinde üstün kaliteli ithal sert yüzey rafları bulunmaktadır, iki ön yüklemeli dişli ortak tahrik X ekseninin doğruluğunu sağlar.

Kayar taşıyıcı

Üstün kaliteli dökümlerle üretilmiştir. Reçine ve ahşap kalıbı ile kayar taşıyıcı yeterli yoğunluğa sahiptir. İki geniş kılavuz yolu ile makine yatağına bağlanır. Tek kılavuz yolu ana konumlandırma görevi görürken, çift kılavuz yolları sütunun makine yatağı üzerindeki hareketinin stabilitesini ve doğruluğunu korumak için destek sağlar.

Sütun

Yüksek kaliteli döküm reçine ve ahşap kalıptan çift çerçeve yapısında yapılmıştır, sütun, mil kutusunun dikey hareketini sağlayan yeterli rijitliğe sahiptir. Sütun içine yerleştirilmiş mozaik tip karşı ağırlık dengeleme rayları, karşı ağırlığın dikey hareketlerinin stabilitesini sağlamak için yerleştirilmiştir, böylece makinenin yüksek hassasiyetini garanti eder.

Sütunun önündeki iki taşlanmış ray, mil kutusunun konumunu kontrol eder ve milin dikey hareketlerinin dengesini sağlar. Sütun, ön yüklemeli hassas çift somun bilyalı vidalarla donatılmıştır ve servo motor, mil kutusunun dikey hareketlerini tahrik eder.

Kontrol ünitesi

İşletme kabini mil kutusu ile birlikte inşa edilmiştir, kabindeki kontrol ünitesi kolay kullanım sağlar. Döner kontrol paneli ve uzun mesafeli çalışmaya izin veren el ünitesi, çalışmayı basit ve verimli hale getirir.
