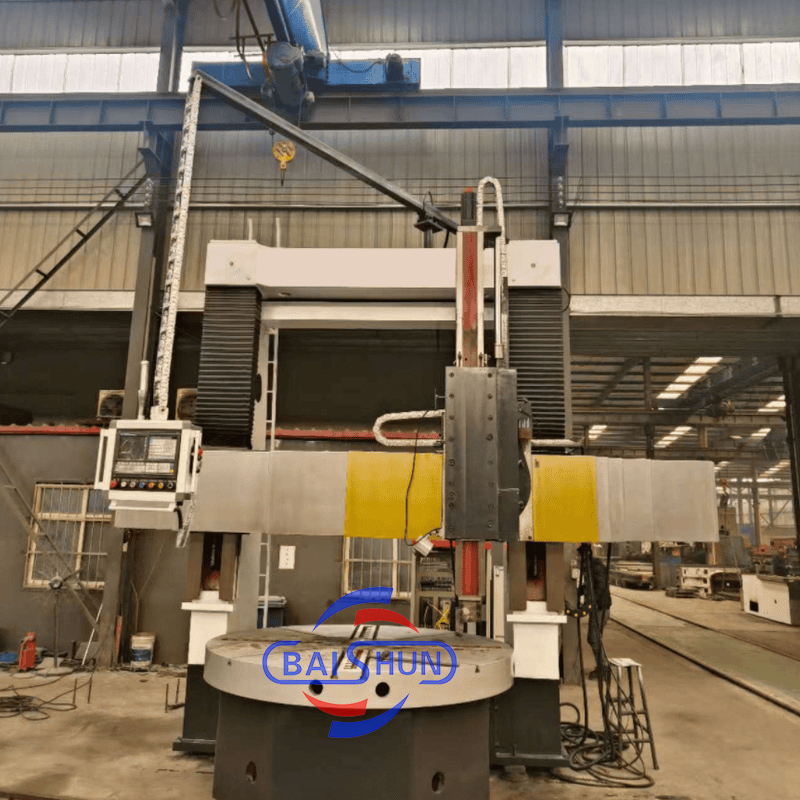

Çin CNC Dikey Torna Ağır Hizmet Tipi Metal Torna Tezgahı Siemens Kontrol Sistemi İle

Çift sütunlu dikey torna, mekanik, elektrik ve hidrolik bileşenleri birleştiren son teknoloji bir ekipmandır. Modern tasarım ilkelerini ve üretim tekniklerini bir araya getirir, CAD optimizasyonundan ve hem yerli hem de uluslararası kaynaklardan temin edilen son teknoloji bileşenlerden yararlanır. Makine, olağanüstü mukavemet, yüksek statik ve dinamik sertlik, hassas işleme yetenekleri, ağır yük kapasitesi, verimlilik, dayanıklılık ve güvenilir çalışma sunan sağlam bir yapıya sahiptir. Makine parçalarının tüm önemli teknik özellikleri ulusal standartlara uygundur.

İş tablası

İş tablası, iş tablası tabanı, iş tablası, mil parçaları ve transmisyon cihazından oluşur. İş tablası ve iş tablası tabanı, yeterli sertliğe, mukavemete ve ısı stabilitesine sahip yüksek mukavemetli düşük gerilimli dökme demir kullanan, bütün bir dökme demir yapıdır. İş tablası mili yatağı, yüksek hassasiyetli çift sıralı kısa silindirik makaralı yatak kullanır. İş tablasının yüksek hassasiyetli dönüşünü ve uzun hizmet ömrünü sağlayabilir.

Ana transmisyon

Makinenin ana transmisyon sistemi dikey şaft transmisyonudur. Tahrik için mil AC servo motorunu kullanır; şanzıman, vites değiştirme silindirinin vites değiştirmesiyle mekanik iki vites dönüşümünü sağlar, böylece iş tablası 0,63-63 dev/dak arasında kademesiz hız ayarı yapabilir.

Portal çerçeve

Sol ve sağ dikey sütunlar ve bağlantı kirişinden oluşur. Portal ve iş tablası tabanı, sızdırmaz yapıyı oluşturur. Portalın üst kısmında, çift eksenli germe AC motoru tarafından tahrik edilen sol ve sağ kaldırma kutusu bulunur. Dişli çifti, sonsuz vida ve dişli çifti ve çift vidalı miller aracılığıyla kirişin sol ve sağ sütun kılavuz rayı boyunca kaldırma hareketi yapmasını sağlar.

Kiriş

Kiriş, makine hassasiyetinin uzun süreli tutma ve kararlılığa sahip olmasını sağlamak için yeterli sertlik ve mukavemete sahip yüksek mukavemetli ve düşük gerilimli dökme demir kullanır. Kiriş, dikey sütunun önündedir ve dikey sütun kılavuz yolu boyunca dikey hareketi yapar. Kirişin arkasında 4 hidrolik sıkıştırma noktası bulunur. Kirişin her iki tarafında, takımdestekleri için besleme kutuları bulunur.
