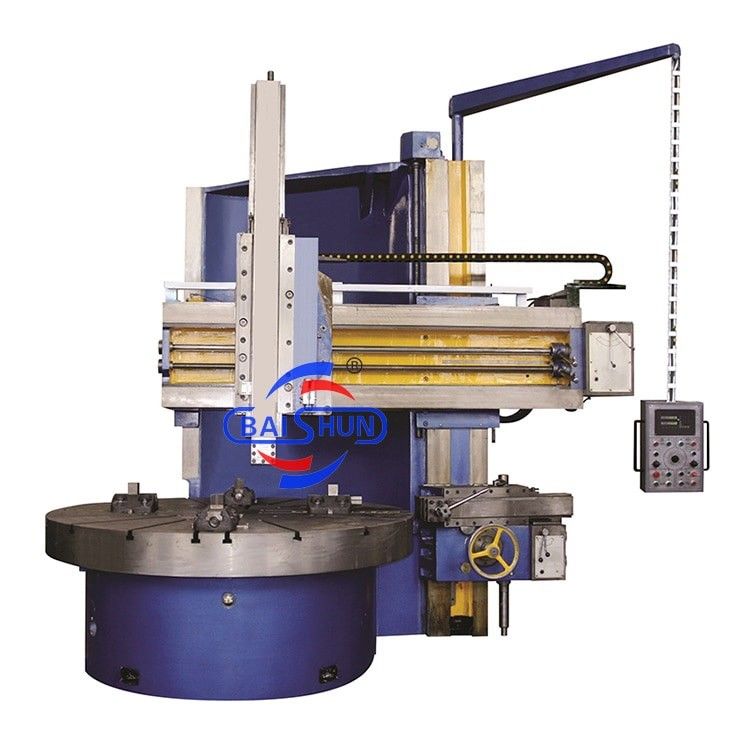

C5116 Cnc Dikey Borer Geleneksel Dikey Dönüştürme Makine Yüksek Sertlik

C5116 Geleneksel Dikey Tip Yüksek Sertlik Dikey Döviz Makinesi

Tek sütunlu torna makinemizin C5116 modeli, büyük işleme kapasitesine, istikrarlı ve sağlam bir yapıya ve verimli bir performansa sahip son derece katı bir makinedir.Dikey bir alet başlığı ile birlikte gelir ve yüksek hassasiyetli dijital okuma sistemi (DRO) ile donatılabilir.
Hız ayarlaması için bir AC inverter motoru kullanılır.
40 Cr çelikten yapılmış dişliler, yüksek doğruluğu sağlamak ve makine gürültüsünü azaltmak için hassas bir şekilde öğütülür.Yüksek hızlı kesme aletleri ve karbid kesme makineleri dahil, demir ve demir dışı metallerden, kompozitlerden ve diğer malzemelerden yapılan iş parçaları için.

Dikey Döviz Makinesi Ana Yapısı:

1. Makine aracı: Makine aracının ana bileşenleri (döner yatağı, taban, çalışma tezgahı, kiriş, dikey kaydırma dayanığı, yan alet kutusu, besleme kutusu,ana tahrik vitesi kutusu) reçine kum teknolojisi kullanılarak güçlü dökme demirden yapılır.

2Ana tahrik: Çalışma masası dönüşü, ana elektrik motorundan, vites azaltıcından ve vitesi ayarlamak için elektromanyetik bir hız kontrol sisteminden kaynaklanır.

3Dikey kaydırma ve dikey kaydırmanın besleme mekanizması: RAM, mükemmel mekanik özellikleriyle bilinen HT250 malzemesinden yapılmıştır.

4. Çalışma masası taban yapısı: Çalışma masası, radyal hizalama için yüksek hassasiyetli çift sıra silindirli rulo rulmanları ile desteklenen uzun bir spindle yapısını benimser.

5Çubuk: Çubuk sabitlenir ve bir sürükleyici kullanarak serbest bırakılır, sıkıştırmak için hidrolik basınç vardır.

6Hidrolik sistem: Hidrolik sistem, hem yerli hem de uluslararası tanınmış üreticilerin güvenilir kontrol bileşenlerini kullanır.

7- Alet makinesinin yağlanması: Alet makinesinin ışın ve hareketli parçaları yağlamak için belirtilen aralıklarla otomatik olarak yağ sağlaması.

8. Makine aletinin korunması: Makine aletinin hareketli parçaları kapsamlı bir güvenlik zinciri ve kilitleme sistemi ile donatılmıştır.

9Elektrikli kontrol sistemi:

a) Güç kaynağı: 380V±10%, 50Hz üç fazlı akım.

b) Araç makinesinin elektrik tasarımı uluslararası tasarım standartlarına uyar.

Açıklama:
Bu seri makine tüm endüstrilerde işleme parçaları için uygundur. makine silindir dönüşüm ve sondaj üzerinde. Tapering ve yüzey yanı sıra oluklama kaba ve sonlandırma yapılabilir.
Masa yuvarlama kılavuzu için yüksek hassasiyetle itiş topu yatakları benimsiyor C5116 makine de kaydırma kılavuzu benimsiyor.Spindle radyal NN30 tipi çift sıra silindirik yuvarlak yapılırDolayısıyla dönme hassasiyetini ve yük kapasitesini artırabilir.
Masanın.
Demiryolu başı beşgen bir kule ile donatılmıştır ve yan kapak kare bir kule ile tasarlanmıştır.
İki başın hepsi hidrolik dengeden oluşuyor.
Ray başı C518-C5112 makinesi, yatay ve dikey harekette aktarım için yuvarlak kurşun vida rulmanı kullanır.
Makinenin elektrik ekipmanları PC tarafından kontrol edilir.
Makinenin genel boyutları güzeldir ve insanların kullanması için zevklidir.
Yan başın, dijital kontrolün ve dönme konikinin takılması özel gereklilik üzerine sağlanabilir.

Açıklama:

Bu makine serisi, tüm endüstrilerdeki parçaların işlenmesi için uygundur.

Masa, yuvarlanma kılavuzu için yüksek hassasiyetli bir itme topu rulmanı kullanırken, C5116 makinesinin kayma kılavuzu vardır.Döner radyalı NN30 tipi çift sıra silindirli yuvarlaklarla donatılmıştır., bu da masanın dönme hassasiyetini ve yük kapasitesini arttırır.

Ray başı beşgen bir kule ile donatılmıştır ve yan başın kare bir kule tasarımı vardır.

Her iki baş da hidrolik olarak dengelenmiş.

C518-C5116 makinesinin ray başlığı, yatay ve dikey hareket aktarımı için yuvarlak kurşun vida rulmanları kullanır.

Makinenin elektrik ekipmanları yüksek güvenilirliği sağlayan bir PC tarafından kontrol edilir.

Makinenin genel boyutları estetik açıdan hoş ve kullanıcı dostu.

Özel isteğe bağlı olarak, yan baş, dijital kontrol ve dönme koni gibi ek ek eklemler sağlanabilir.
