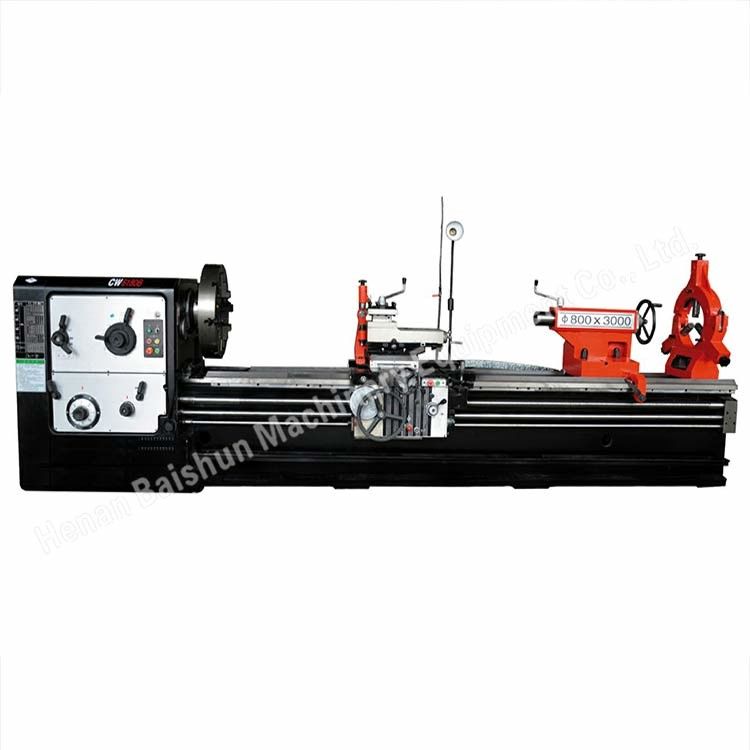

Metal Dönüştürme Boşluğu Yatak Motoru Yatay Dönüştürme Makinesi DRO CW6280B
Geleneksel yatay metal dönüştürme makinesinin tanıtımı:
CW6150, CW6163, CW61100, CW61125 ve CW61160 ağır kullanımlı tornalar, dökme demir ve çelik iş parçalarının yanı sıra orta ve büyük demirsiz metal parçalarının dönüştürülmesi veya işlenmesi için uygundur.Dış silindirsel yüzey döndürme yapabilirsiniz, iç delik ve uç yüz dönüşü ve çeşitli iç ve dış metrik, inç, modül ve diametral pitch iplikleri.Bu makine yüksek güce sahiptir., yüksek sertlik ve geniş bir dönme hızı yelpazesi, onları yüksek hızlı ve güçlü kuvvetli dönme işlemleri için ideal hale getiriyor.
1Bu makine döküm, çelik ve küçük ve orta boyutlu demirsiz parçaları işlemek için kullanılabilir.
2Ayrıca dış silindir, iç delik ve uç yüzünü döndürmek için uygundur. Ayrıca oluk açma, sondaj, sondaj ve trepanning yapabilir.
3Ayrıca metrik, inç, modül, diametrik pitch ipliklerini ve çeşitli iç ve dış iplikleri kesebilirler.
4Üst kaydırma sadece kısa konik yüzeyi kesmek için bağımsız olarak çalışmakla kalmaz, aynı zamanda uzun konik yüzeyi kesmek için uzunlamalı besleme yapabilir.
5Spindle rulmanları yerli ünlü marka şirket ürünlerini kullanır.
6. Baştakım, termal deformasyonu düzleştirmek için simetrik yapıyı alır, iğne merkezinden kaçınarak kayma yaratır.
7Başlık, termal deformasyonu azaltmak için yağ banyosu dolaşımlı yağlamayı benimser.
8Spindle'in ön ucu, doğruluğunu artırmak ve sertliğini artırmak için top rulmanı ile temas halinde iki yönlü açılı üç destek yapısı benimsiyor.
9Başlık ve kılavuz yolundaki dişliler, doğru aktarım ve yüksek sertliği sağlamak için söndürme ile işlenir.
Makine özellikleri:
Teknik öğeler
Model |
CW6163
/
CW6263 |
CW6180Q
/
CW6280Q |
CW6180B
/
CW6280B |
CW61110Q /
CW62110Q |
CW61125Q
/
CW62125Q |
CW61125B |
CW61160B |
CW61160 |
CW61200 |
CW61250 |
|
| Yatak üzerinde salınım çapı |
630 mm |
800 mm |
800 mm |
1100mm |
1250 mm |
1250 mm |
1600 mm |
1600 mm |
2000mm |
2500 mm |
|
| Taşıma üzerinde salınım çapı / çapraz kaydırma |
350 mm |
480mm |
480mm |
800 mm |
920mm |
860 mm |
1200 mm |
1200 mm |
1600 mm |
2100 mm |
|
| Boşluk/eyer üzerinde salınım çapı |
CW6163-
Boşluk yok. |
CW6180Q-
Boşluk yok. |
CW6180B-
Boşluk yok. |
CW61110Q...
Boşluk yok. |
CW61125Q - Boşluk yok |
Boşluk yok. |
CW6263-
800 mm |
CW6280Q-
1000 mm |
CW6280B-
1000 mm |
CW62110Q...
1300 mm |
CW62125Q-1500mm |
| Max. İş parçasının uzunluğu |
1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm |
| İş parçasının ağırlığı |
2 ton |
2 ton |
2.5 ton |
2.5 ton |
2.5 ton |
6 ton |
6 ton |
16 ton |
16 ton |
16 ton |
|
| Döner deliği çapı |
105 mm |
105 mm |
105 mm |
105 mm |
105 mm |
130 mm |
130 mm |
130 mm |
130 mm |
130 mm |
|
| Rehber ray genişliği |
550 mm |
550 mm |
600 mm |
600 mm |
600 mm |
755mm |
755mm |
1100mm |
1100mm |
1100mm |
|
| Ana motor gücü |
11 kw |
11 kw |
11 kw |
11 kw |
11 kw |
22 kw |
22 kw |
22 kw |
22 kw |
22 kw |
|
CW6163 / CW6263 yatay metal dönüştürme makinesine:
Ana teknik veriler:
Yatak üzerinde en fazla salınım çapı: 630 mm
En fazla dalgalanma çapı: 800 mm
Araç üzerindeki en yüksek salınım çapı: 350 mm
En fazla iş parçasının uzunluğu: isteğinize göre
En fazla yükleme kapasitesi:2 ton(yatak genişliği: 550mm)
CW6180Q / CW6280Q yatay metal dönme makinesine:
Ana teknik veriler:
Yatak üzerindeki en yüksek salınım çapı: 800 mm
Boşluk üzerindeki en büyük salınım çapı: 1000 mm
Araç üzerindeki en büyük salınım çapı: 480 mm
En fazla iş parçasının uzunluğu: isteğinize göre
En fazla yükleme kapasitesi:2 ton(yatak genişliği: 550mm)
CW6180B / CW6280B yatay metal dönme makinesine:
Ana teknik veriler:
Yatak üzerindeki en yüksek salınım çapı: 800 mm
Boşluk üzerindeki en büyük salınım çapı: 1000 mm
Araç üzerindeki en büyük salınım çapı: 480 mm
En fazla iş parçasının uzunluğu: isteğinize göre
En fazla yükleme kapasitesi:2.5 ton(yatak genişliği: 600mm)
CW61125Q / CW62125Q yatay metal dönme makinesine:
Ana teknik veriler:
Yatak üzerinde en fazla salınım çapı: 1250 mm
Boşluk üzerindeki en büyük salınım çapı: 1450 mm
Araç üzerindeki en büyük salınım çapı: 920 mm
En fazla iş parçasının uzunluğu: isteğinize göre
En fazla yükleme kapasitesi:2.5 ton (yatağın genişliği: 600 mm)
Not:Eğer yatak genişliği 755mm ise, maksimum yükleme kapasitesi 6 ton'dur.
CW61160B yatay metal dönüştürme makinesine:
Ana teknik veriler:
Yatak üzerinde en fazla salınım çapı: 1600 mm
Araç üzerindeki en büyük salınım çapı: 1200 mm
En fazla iş parçasının uzunluğu: isteğinize göre
Maks. yükleme kapasitesi:6 ton (yatağın genişliği: 755mm)
Not:Eğer yatak genişliği 1100mm ise, maksimum yükleme kapasitesi 16 ton'dur.
CW61200 yatay metal dönüştürme makinesine:
Ana teknik veriler:
Yatak üzerinde en fazla salınım çapı: 2000mm
Araç üzerindeki en büyük salınım çapı: 1600 mm
En fazla iş parçasının uzunluğu: isteğinize göre
En fazla yükleme kapasitesi: 16 ton (yatağın genişliği: 1100mm)
C61200 ağır iş için yatay metal dönüş makinesi:
Ana teknik veriler:
Yatak üzerinde en fazla salınım çapı: 2000mm
Araç üzerindeki en büyük salınım çapı: 1600 mm
En fazla iş parçasının uzunluğu: isteğinize göre
En fazla yükleme kapasitesi: 32 ton (yatağın genişliği: 1600 mm)
