Ürün Detayları
Menşe yeri: Henan, Çin
Marka adı: Baishun
Sertifika: ISO
Model numarası: ck61125
belge: Ürün Broşürü PDF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 set
Fiyat: negotiable
Ambalaj bilgileri: İhracat standart ahşap paket veya Müşterilerle müzakere
Teslim süresi: 45 iş günü
Ödeme koşulları: T/T, L/C, Western Union
Yetenek temini: Ayda 50 Set/Set
Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm): |
3000 mm |
Yapı: |
Düz Yataklı Torna |
Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm): |
835 rp.m. |
İşleme Kapasitesi: |
Ağır Görev |
Mil Çapı (mm): |
130 |
Yatak genişliği (mm): |
700 mm |
Mil Motor Gücü(kW): |
18.5 |
Mil Sayısı: |
İkiz |
Max. Maks. Turned Length (mm) Döndürülmüş Uzunluk (mm): |
2850 |
Eksen Sayısı: |
2 |
Seyahat (X Ekseni)(mm): |
625 mm |
Hareket (Z Ekseni)(mm): |
2850 mm |
Konumlandırma Hassasiyeti (mm): |
0,02 mm |
Tekrarlanabilirlik (X/Y/Z) (mm): |
0.01 |
Voltaj: |
380v |
CNC Kontrol Sistemi: |
GSK |
Takım Posta İstasyonları: |
6, 4 |
Ağırlık (kg): |
4000 |
Adı: |
CK61125 yatay otomatik dönme makinesi düz yataklı CNC torna |
Yatak Genişliği: |
700mm |
Güç (kW): |
18.5 |
Max. Maks. Swing Diameter (mm) Dönüş Çapı (mm): |
1250 |
Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm): |
3000 mm |
Yapı: |
Düz Yataklı Torna |
Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm): |
835 rp.m. |
İşleme Kapasitesi: |
Ağır Görev |
Mil Çapı (mm): |
130 |
Yatak genişliği (mm): |
700 mm |
Mil Motor Gücü(kW): |
18.5 |
Mil Sayısı: |
İkiz |
Max. Maks. Turned Length (mm) Döndürülmüş Uzunluk (mm): |
2850 |
Eksen Sayısı: |
2 |
Seyahat (X Ekseni)(mm): |
625 mm |
Hareket (Z Ekseni)(mm): |
2850 mm |
Konumlandırma Hassasiyeti (mm): |
0,02 mm |
Tekrarlanabilirlik (X/Y/Z) (mm): |
0.01 |
Voltaj: |
380v |
CNC Kontrol Sistemi: |
GSK |
Takım Posta İstasyonları: |
6, 4 |
Ağırlık (kg): |
4000 |
Adı: |
CK61125 yatay otomatik dönme makinesi düz yataklı CNC torna |
Yatak Genişliği: |
700mm |
Güç (kW): |
18.5 |
Max. Maks. Swing Diameter (mm) Dönüş Çapı (mm): |
1250 |

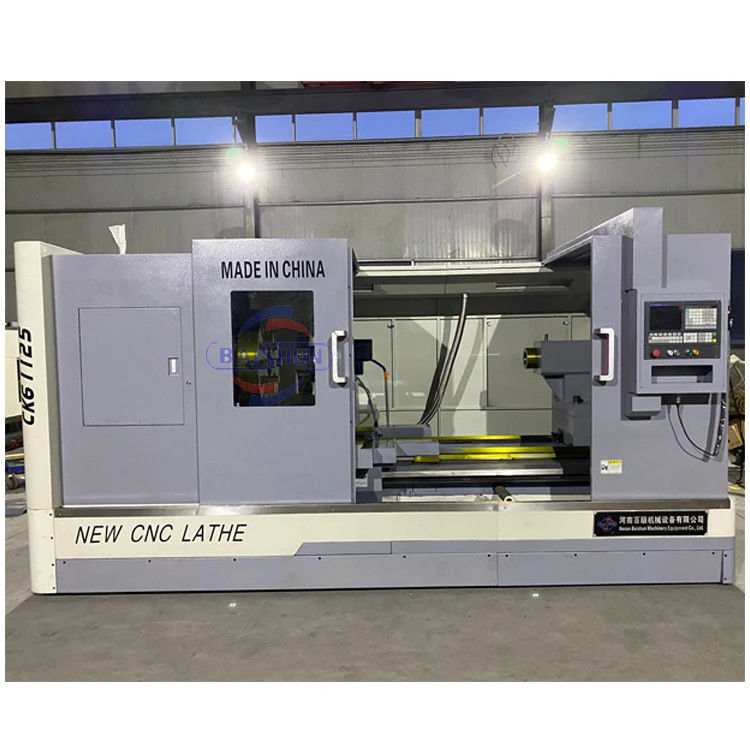

CK61125 Yatay Otomatik Dönüştürme Makinesi Düz Yataklı CNC Dönüştürme Makinesi
Yatay metal dönüştürme CNC torna temel makine giriş:
1. Spindle rulmanları yerli ünlü marka şirket ürünlerini benimsiyor;
2Yatak, yüksek sertlikli dökme demirden yapılmıştır, böylece yüksek sertlik ve titreşim direnci vardır.
3Elektrikli kule ile yüksek konumlandırma, araç değişimi için hızlı hız ve yüksek performans elde edebilir;
4Doğrudan bağlantı tipi için besleme motoru ve leadscrew ile, işleme hassasiyetini ve konumlandırma doğruluğunu sağlayabilir.
5.Başlık, termal deformasyonu düzeltmek için simetrik yapıyı alır, iğne merkezinden kaçınmak kayma yaratır.
6. Baş malzemeler termal deformasyonu azaltmak için yağ banyosu dolaşımlı yağlama kullanır;
7Spindle'in ön ucu, doğruluğunu artırmak ve sertliğini artırmak için top rulmanı ile temas halinde iki yönlü açılı üç destek yapısı benimser.
8Başlık ve kılavuz yolundaki dişliler, doğru aktarım ve yüksek sertliği sağlamak için söndürme ile işlenir.
9Tam kapalı kapak, dışarı sıçrayan demir parçalarını koruyabilir.
Metal döşeme makinesinin özellikleri:
Model | CK61125 | CK6163 | CK6180 |
Max.swing çapı yatak üzerinde | 1250 mm | 630 mm | 800 mm |
Kargo üzerindeki en büyük dalgalanma çapı | 860m | 350 mm | 480mm |
Max.workpiece uzunluğu | 1000/1500/2000 | 1000/1500/2000 | 1000/1500/2000 |
Etkin dönme uzunluğu | 850/1350/1850 | 850/1350/1850 | 850/1350/1850 |
Yatak genişliği | 700mm | 500 mm | 550 mm/600 mm |
Ana aktarım sistemi | Dört vitessiz | 3 vitesli adımsız | 3 vitesli adımsız |
Döner hız aralığı |
30-84 300-835 53-150 125-350 |
70-260 25-100 200-850 |
70-260 25-100 220-850 |
Dökme deliği çapı | 130 mm | 100 mm | 105 mm |
Spindle konik | Metrik 901:20 | Metrik 1201:20 | Metrik 1201:20 |
Alet direğinin en fazla yolculuk süresi |
X 625 mm Z 900/1400/1900 mm |
X 430mm Z 900/1400/1900 mm |
X 500 Z 900/1400/1900 mm |
Alet direğinin hızlı hızı |
X 4000mm/dakika Z 6000mm/min |
X 4000mm/dakika Z 6000mm/min |
X 4000mm/dakika Z 6000mm/min |
Pozisyonel doğruluk |
X 0.02 mm Z 0.03mm |
X 0,03 mm Z 0,032 mm |
X 0,03 mm Z 0,032 mm |
Tekrarlanan konum doğruluğu |
X 0,012 mm Z 0,016 mm |
X 0,012 mm Z 0,013 mm |
X 0,012 mm Z 0,013 mm |
İşleme doğruluğu |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
Yüzey kabalığı |
Ra1.6 |
Ra1.6 |
Ra1.6 |
Kuyruk tabanının çapı |
250 mm |
100 mm |
100 mm |
Tailstock seyahatleri |
130 mm |
250 mm |
250 mm |
Tailstock tüyleri |
Morse 8 |
Morse 5 |
Morse 5 |
Motor gücü |
18.5kw |
11kw |
11kw |
CNC metal dönüştürme makinesinin fabrikası:
Döner ile ilgili garantimiz ve hizmetlerimiz:
Garanti süresi ve yanıt için B/L tarihinden itibaren 12 aylık bir süre için sınırlama,Yanlış işletimden kaynaklanmayan herhangi bir kusur veya sorun tedarikçi tarafından ücretsiz olarak onarılacak veya değiştirilecektir..
1Herhangi bir soru 12 saat içinde yanıtlanacak.
2Profesyonel üretici, herhangi bir zamanda fabrikamızı ziyaret etmeye hoş geldiniz.
3. OEM hizmetleri memnuniyetle karşılanır ve ürünlerimize ve paketlerimize logonuzu, şirket bilgilerinizi vb. basmaya yardımcı olabiliriz.
4Yüksek kalite, moda tasarımları, makul ve rekabetçi fiyat ve hızlı teslim süresi
5Satış sonrası hizmet.
6- Daha hızlı teslimat.
7Satış alanınızın, tasarım fikirlerinizin ve tüm özel bilgilerinizin korunması
Sipariş için ödeme yapabilirsiniz: T / T, Western Union, L / C görüşte.
En büyük amacımız sizin memnuniyetiniz!
