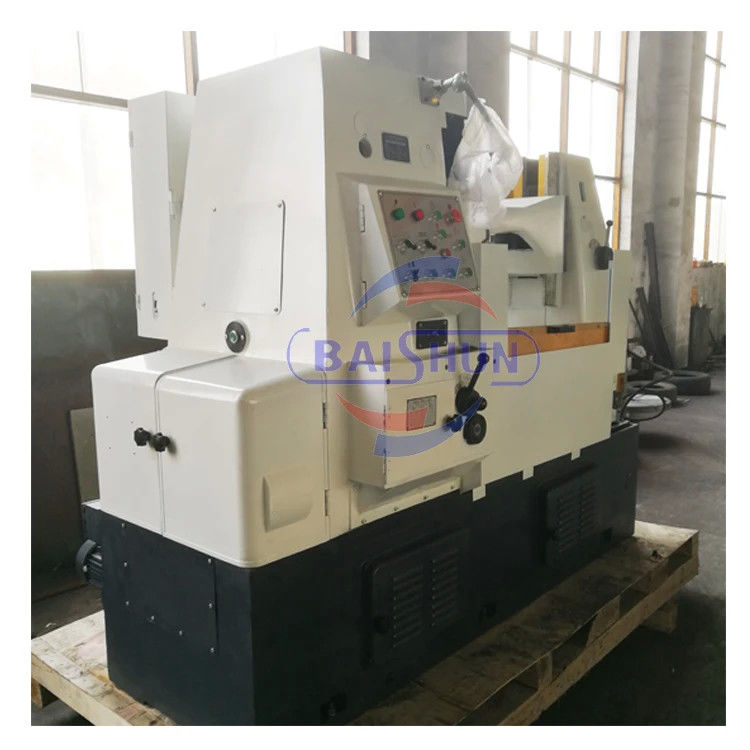

Y3150E Silindrik Delek Makinesi İşleme Delek Dökme Makinesi
Düğümleri saplayan makine temel makine tanıtımı:
Y3150 serisi dişli saplama makinesi dikey sütunla sabitlenir ve silindirli dişlileri işlemek için uygun olan yatay hareket eden iş masasının geleneksel düzenini benimser.solucan tekerleği ve kısa spline ocağı toplu olarak, paketlenmiş veya tek parça halinde.
Dikey sütun için yükseltilmiş yükseklik ve yükseltilmiş vuruş:Dikey sütun, daha büyük diş genişliğinin işlenmesini sağlamak için daha yüksek hale getirilmiştir (180/130mm daha fazla aksyal darbe baş kaydırma Y3180/Y3150'den daha fazla).
Kesme aletlerinin kullanım ömrü elektrikli alet sıçraması ile artırılır. En uzun vuruş 180mm'ye ulaşır, bu tür elektrikli alet sıçraması daha uzun bir soba alır ve soba ömrünü büyük ölçüde artırır.
1Model Y3150E dişli saplama makinesi, küçük veya seri üretiminde kesme çemberleri ve spiral dişliler, solucan tekerlekleri, çemberler ve kısa spindle çubukları için uygundur.
2İyi sertlik, yüksek çalışma doğruluğu, kolay işleme ve basit kurulum prosedürü ile karakterize edilir, makineye geleneksel veya tırmanma yöntemi kullanılabilir.
3Ek olarak, makine otomatik bir sessizleştirme cihazı ve güvenlik güvence mekanizmaları ve otomatik bir yağlama sistemi ile donatılmıştır.
4İthalat edilmiş hidrolik bileşenler, müşteri gereksinimlerine göre makine için kullanılabilir.tangential hob başı ayrıca tangential besleme modu altında solucan tekerlekleri kesmek için özel sipariş için mevcuttur.
Düğümleri kaldırma makinesinin özellikleri:
| Model |
Y3150E |
Y3180H |
| İş parçasının en büyük çapı ((Arka sütunlu/arka sütunsuz) |
350 mm/500 mm |
550 mm/800 mm |
| Maksimum eğilme modülü |
8 mm |
10 mm |
| En fazla işleme genişliği |
250 mm |
300 mm |
| Min işlem aleti |
Z/K=6 |
Z/K=8 |
| Alet direğinin maksimum dikey yolculuğu |
300 mm |
350 mm |
| Max Swiver alet direğinin meleği |
±240° |
±240° |
| Kesme ekseni ile çalışma masası arasındaki mesafe |
235-535 mm |
235-585 mm |
| Spindle konik |
Morse 5 |
Morse 5 |
| Hobb çapı |
160 mm |
180 mm |
| Kesicinin maksimum eksen hareketi |
-------- |
50 mm |
| Hob abor çapları |
Φ22,Φ27,Φ32MM |
Φ22,Φ27,Φ32,Φ40MM |
| Çekmeç ekseni merkezi ile çalışma masası arasındaki mesafe |
30-330 mm |
50-550 mm |
| Çalışma masası açıklığı |
80 mm |
80 mm |
| İş parçasının mandrelinin konik deliği |
Morse 5 |
Morse 5 |
| Çalışma masası çapı |
520 mm |
650 mm |
| Dönüş hızı ve menzili |
9Seviye 40-250R/Min |
8Seviye 40-200R/Min |
| Araç direği kaydırıcısının hızlı hareket hızı |
≤540MM/Min |
≤540MM/Min |
| Çalışma masası hızlı hareket hızı |
≤500MM/Min |
≤500MM/Min |
| Çalışma masası arasındaki mesafe |
400-600 mm |
400-600 mm |
| Aksyal besleme hızı ve derecesi |
12Seviye 0.4-4MM/R |
12Seviye 0.4-4MM/R |
| Ana motor gücü ve senkronizasyon hızı |
N=4Kw 1500R/Min |
N=5.5Kw 1500R/Min |
| Makine ağırlığı |
4500kg |
5500 kg |
| Genel boyut |
2440*1370*1800MM |
2752*1490*1870MM |
Düğümleri kaldırma makinesinin ambalaj türü:
Düğüm patlatma makinesine dair garantimiz ve hizmetlerimiz:
Garanti süresi ve yanıt için B/L tarihinden itibaren 12 aylık bir süre için sınırlama,Yanlış işletimden kaynaklanmayan herhangi bir kusur veya sorun tedarikçi tarafından ücretsiz olarak onarılacak veya değiştirilecektir..
1Herhangi bir soru 12 saat içinde yanıtlanacak.
2Profesyonel üretici, herhangi bir zamanda fabrikamızı ziyaret etmeye hoş geldiniz.
3. OEM hizmetleri memnuniyetle karşılanır ve ürünlerimize ve paketlerimize logonuzu, şirket bilgilerinizi vb. basmaya yardımcı olabiliriz.
4Yüksek kalite, moda tasarımları, makul ve rekabetçi fiyat ve hızlı teslim süresi
5Satış sonrası hizmet.
6- Daha hızlı teslimat.
7Satış alanınızın, tasarım fikirlerinizin ve tüm özel bilgilerinizin korunması
Sipariş için ödeme yapabilirsiniz: T / T, Western Union, L / C görüşte.
