TCK serisi CNC torna, piyasa gelişimi ihtiyaçlarını karşılamak için şirketimiz tarafından tasarlanmış ve üretilen yüksek kaliteli bir üründür.,ve döner parçaların iç ve dış yüzeylerini, ve döner parçaların verimli, büyük ölçekli ve yüksek hassasiyetli işlemeyi gerçekleştirir.
Standart yapılandırma:
-GSK988TA kontrol sistemi;
-3 çenesi 8'hidrolik santralli hidrolik çark;
-8 istasyon servo kulesi;
- Hidrolik kuyruğu olmadan;
İsteğe bağlı yapılandırma:
- Siemens 808D, Fanucci-TF, Syntec 22TA, Mitsubishi;
- 3 çeneli 10 inçlik hidrolik çark;
-12 istasyon servo kulesi;
- Hidrolik kuyruğu;
- Çip taşıyıcı;
- Otomatik servo çubuk besleyici ve parça yakalayıcı;
| Ana teknik veriler |
Birim |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Çalışma kapsamı |
Yatak üzerindeki en büyük dönme çapı |
mm |
¥540 |
¥540 |
¥540 |
| Kaydırıcıda en fazla dönme çapı |
mm |
¥270 |
¥270 |
¥270 |
| En fazla işleme çapı |
mm |
400 TL |
400 TL |
400 TL |
| En fazla işleme uzunluğu |
mm |
700 |
700 |
900 |
| Döner |
Maksimum iğne hızı |
r/min |
4000 |
4000 |
4000 |
| İskele çıkışı |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Çukur çapı boyunca fırça |
mm |
65 TL |
65 TL |
65 TL |
| Bar kapasitesi |
mm |
48 TL |
48 TL |
48 TL |
| Hidrolik çak |
inç |
8 |
8 |
8 |
| Döner motor gücü |
kw |
7.5 |
7.5 |
7.5 |
| felç |
X ekseni yolculuğu |
mm |
220 |
220 |
220 |
| Z ekseni yolculuğu |
mm |
750 |
750 |
1000 |
| Beslenme |
X ekseni hızlı hareket ediyor |
m/dakika |
20 |
20 |
20 |
| Hızlı hareket eden Z ekseni |
m/dakika |
20 |
20 |
20 |
| Besin kesimi |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Kuyruğu |
Kuyruk kalınlığı |
mm |
550/manual |
550/manual |
800/manual |
| Kuyruk malzemesi koltuğu çarpması |
mm |
120/ hidrolik/ manuel |
| Rehber |
Yatak rayının eğim açısı |
Deg. |
30 |
30 |
30 |
| Türü |
|
Liner kılavuzu |
Liner kılavuzu |
Liner kılavuzu |
| Kesinlik |
konumlandırma doğruluğu |
mm |
0.016 |
0.016 |
0.016 |
| Tekrarlanabilirlik |
mm |
0.008 |
0.008 |
0.008 |
| Diğerleri |
Makine ağırlığı |
Kilo |
3800 |
3800 |
4200 |
| Boyutları |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

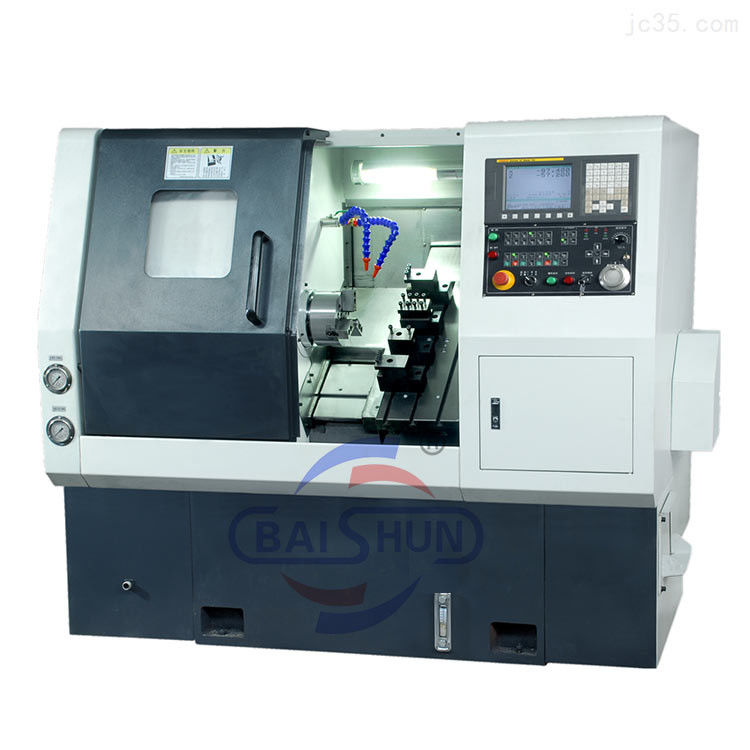

Makine resimleri:
