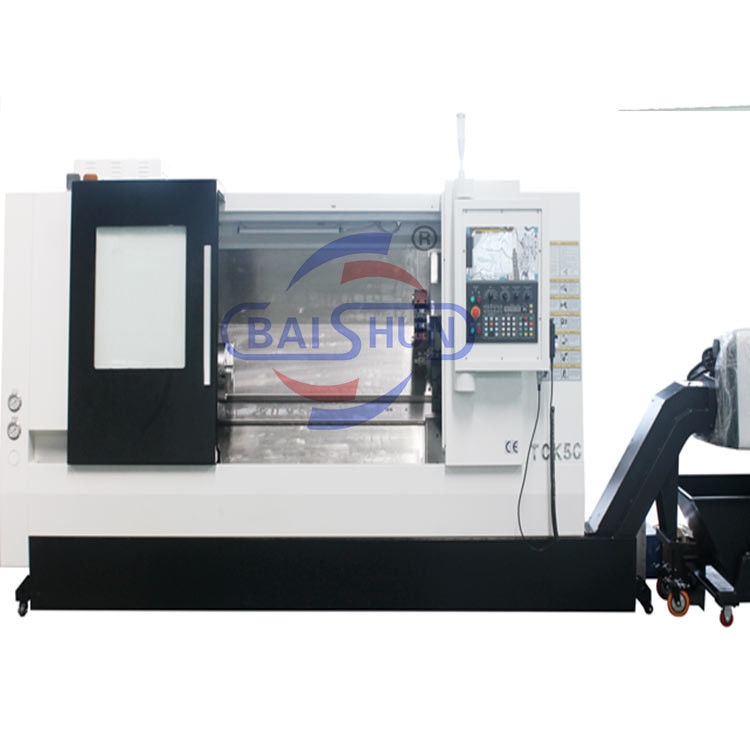

TCK40 Yüksek Hızlı Tayvan Doğrusal Rehberlik Eğimli Yatak CNC Dönüştürme Makinesi
CNC torna, kutu yapısı yatağı, yüksek dayanıklılıklı Mihanna dökme demir, kompakt yapı, iyi dayanıklılık, uygun sertlik, düşük sürtünme katsayısı ve kendi kendine yağlandırma,Alt yatak entegre kutu yapısı, büyük ölçüde geliştirilmiştir, tüm makine alet sertliği ve istikrarı, ve titreşim emici fonksiyonuna sahiptir, araç kaybını azaltmak, iş parçasını iyileştirmek, kalite.Yüksek performans-fiyat oranı ile, kompakt ve makul düzen, yüksek hız, yüksek hassasiyet, yüksek sertlik ve zengin yapılandırma, kullanıcılar için yüksek verimlilik ve yüksek güvenilirlik garantisi sağlar.
1.TCK Eğri Yatak CNC Döner Makinesini benimsiyor45 °Eğiliş ve torsiyon sertliğini büyük ölçüde iyileştiren eğimli düzen ve entegre yatak taban yapısı, makinenin yüksek sertliği ve yüksek istikrarı, güçlü bir garanti.
2. Spindle Birimi, spindle montajı için, yüksek hassasiyetli NSK spindle rulmanlarının kullanımı, tüm spindle, birim hassasiyeti, iyi sertlik ve ideal bir performansı vardır.Sıkı dinamik denge testi ile, iğne sistemi yüksek doğruluğa, iyi doğruluk tutma, küçük termal deformasyon, iyi termal istikrar, en yüksek hız2600 rpm.
3.TCK Eğri Yatak CNC Döner Makine yapılandırması kullanıcılara kullanışlı, pratik ve güvenilir işleme parçaları sağlamak için hidrolik bıçak kulesi.
4.TCK Eğri Yataklı CNC Dönüştürme Makinesi, kullanıcıya yüksek kaliteli hidrolik pompa ve hidrolik, valf ve diğer bileşenleri kullanarak mükemmel hidrolik ve yağlama sistemi sağlar,Başarısızlık oranını büyük ölçüde azaltmakHidrolik ve yağlama sistemi tasarımı basit ve güvenilirdir.
5Sürücü motor ve top vida elastik koplamayi benimser, vites boşluğu yoktur, hassasiyet yüksektir, makine aletine iyi koruma fonksiyonuna sahiptir.
6.Bu makine aracı servo ana motor seçebilir
| Ana teknik veriler |
Birim |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Çalışma kapsamı |
Yatak üzerindeki en büyük dönme çapı |
mm |
¥540 |
¥540 |
¥540 |
| Kaydırıcıda en fazla dönme çapı |
mm |
¥270 |
¥270 |
¥270 |
| En fazla işleme çapı |
mm |
400 TL |
400 TL |
400 TL |
| En fazla işleme uzunluğu |
mm |
700 |
700 |
900 |
| Döner |
Maksimum iğne hızı |
r/min |
4000 |
4000 |
4000 |
| İskele çıkışı |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Çukur çapı boyunca fırça |
mm |
65 TL |
65 TL |
65 TL |
| Bar kapasitesi |
mm |
48 TL |
48 TL |
48 TL |
| Hidrolik çak |
inç |
8 |
8 |
8 |
| Döner motor gücü |
kw |
7.5 |
7.5 |
7.5 |
| felç |
X ekseni yolculuğu |
mm |
220 |
220 |
220 |
| Z ekseni yolculuğu |
mm |
750 |
750 |
1000 |
| Beslenme |
X ekseni hızlı hareket ediyor |
m/dakika |
20 |
20 |
20 |
| Hızlı hareket eden Z ekseni |
m/dakika |
20 |
20 |
20 |
| Besin kesimi |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Kuyruğu |
Kuyruk kalınlığı |
mm |
550/manual |
550/manual |
800/manual |
| Kuyruk malzemesi koltuğu çarpması |
mm |
120/ hidrolik/ manuel |
| Rehber |
Yatak rayının eğim açısı |
Deg. |
30 |
30 |
30 |
| Türü |
|
Liner kılavuzu |
Liner kılavuzu |
Liner kılavuzu |
| Kesinlik |
konumlandırma doğruluğu |
mm |
0.016 |
0.016 |
0.016 |
| Tekrarlanabilirlik |
mm |
0.008 |
0.008 |
0.008 |
| Diğerleri |
Makine ağırlığı |
Kilo |
3800 |
3800 |
4200 |
| Boyutları |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Makine resimleri:
Montaj Süreci ve Kalite Kontrolü
