CK5120 Metal İşleme Dikey Döviz Makinesi Tek Sütun Dikey CNC Döviz Makinesi
CK5120 kullanım aralığı
Bu makine, her türlü demir metalin, demir dışı metalin ve bazı metal dışı malzemelerin işlenmesi için yüksek hızlı çelik kesme araçlarında ve karbid kesme araçlarında kullanılır.
CK5120'nin yapısı
1, Genel düzen
Makine aletleri çoğunlukla masa, masa tabanı, sütun, kiriş, dikey bıçak çerçeve bileşimi ile.Yaşlanma işleminden sonra kaba işleme (yapay yaşlanma ve titreşim yaşlanma)Kaliteli ve güvenilir döküm, çatlaklar, gözenekler, daralma ve ağız dokusu olmadan, güve ateşiyle döküm,istikrarlı bir organizasyonla yaşlanma tedavisi, ürün kalitesi sertifikasının istikrarı sırasında makinenin kullanımını sağlamak için erimiş demir kimyasal bileşim analizi raporu sağlamak için, ısı işleme Rapor ve ısı işleme sıcaklık zaman eğrisi.
2Ana sürücü.
Ana tahrik ana motor, vites kutusundan geçerek 16 vites hız dönüşümü için.Kutudaki dişliler, aktarım doğruluğunu ve verimliliğini sağlamak, gürültüyü azaltmak ve titreşimleri azaltmak için söndürülür ve öğütülür..
3İş masası.
Masa, masa tabanı, iğne bileşenleri ve aktarım mekanizması, masa ve genel döküm işleme için masa tabanından oluşur.Masa rehber yüzeyi bir alüminyum alaşım rehber plaka ile yapıştırılmıştır ve bir basınç yağı dinamik basınç rayı oluşturmak için rehber raylar arasında enjekte edilirMasanın taşıma kapasitesi, yüksek hassasiyetli dönüş.
4, kirişler
Çubuk sütun üzerinde yukarı ve aşağı hareket eder. Çubuk, bıçak besleme tahrik mekanizması, çubuk sıkıştırma mekanizması ve bir hidrolik cihazdan oluşur.Bir set otomatik yağ pompası ışın üzerine kurmak, ray yüzeyinin yağlanması gerekliliğine göre.
5, Dikey bıçak çerçevesi
Z ekseni, servo motor ile Z ekseni, torku artırmak için gezegenli redüktör aracılığıyla,Elektromanyetik debriyaj anahtarı ile iki ekseni kontrol ve çeşitli karmaşık işleme elde etmek için birbirini kilitledi.
6, Hidrolik sistem
Hidrolik sistem şunları içerir: masa dinamik basınç sistemi, ana tahrik aktarım sistemi, kiriş sıkıştırma ve hidrolik sistem, dikey bıçak çerçevesinde hidrolik dengeleme sistemi.Hidrolik sistem çok önemli., makine yağlama, dinamik basınç ray istikrarı, hidrolik sistemin istikrarını ve değiştirilebilirliğini sağlamak için.
Makine parametresi
|
Model
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Vertikal alet dayanağının en fazla dönme çapı (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Çalışma masası çapı (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
İş parçasının en yüksek yüksekliği (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
İş parçasının maksimum ağırlığı (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Çalışma masası dönme hızı aralığı (rpm)
|
30-260
|
20-180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Besleme serisi
|
Adımsız
|
Adımsız
|
Adımsız
|
Adımsız
|
Adımsız
|
Adımsız
|
|
Araç dinlenme açma aralığı (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Çapraz ışın yolculuğu (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Araç dayanağının yatay yolculuğu (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Araç tabanının dikey yolculuğu (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Kesme çubuğunun kesim boyutu (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Ana motor gücü (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|

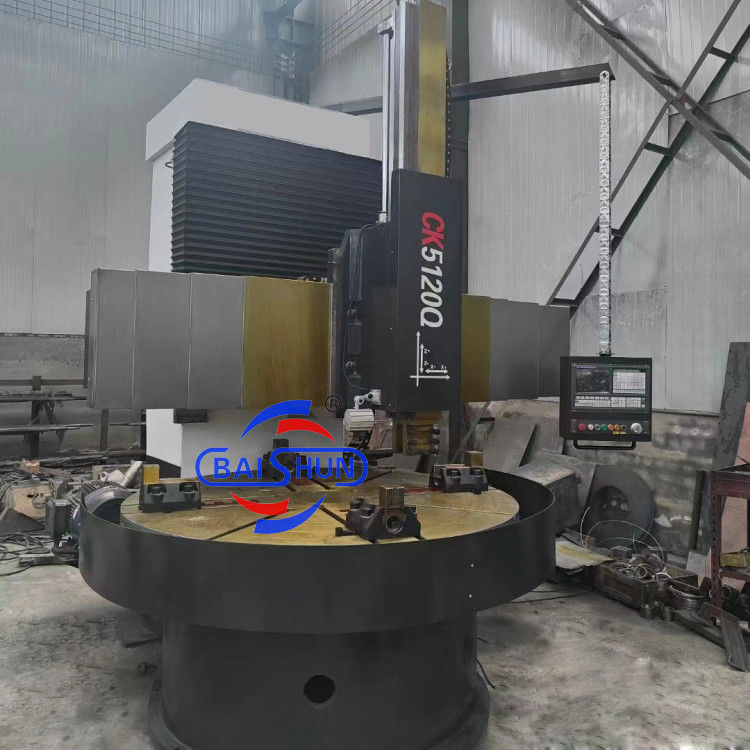

Makine Fotoğrafı:
