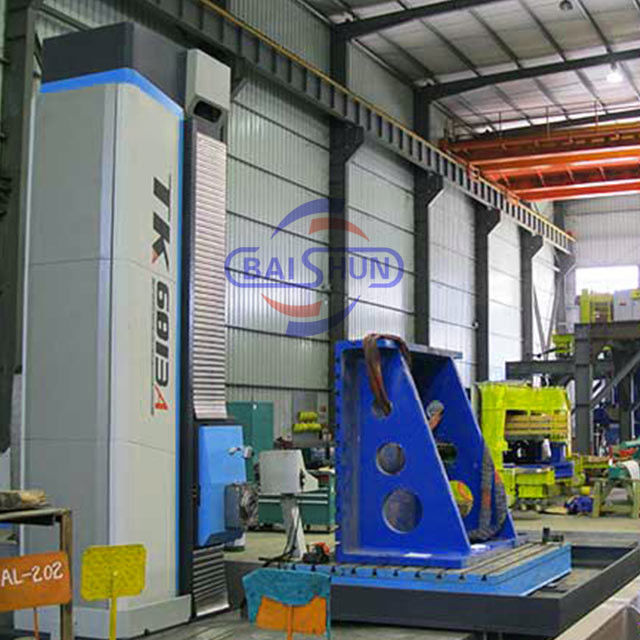

TK6813 CNC planer sondaj ve freze makinesi, büyük tork, yüksek verimlilik, yüksek sertlik ve gelişmiş işlevi olan bir tür makinedir.Farklı sistemlerle, farklı hassasiyet, farklı dönüştürücü boyutu, farklı özelliklere sahip farklı sınıflarda alet makineleri oluşturabilir.büyük miktarda ve geniş yelpazede bulunan alet makinelerinden birine ait. Çalışma performansı esas olarak sondaj ve frezeleme ve ayrıca sondaj, reaming, frezeleme ve diğer işlemler için de kullanılabilir.Keskin pit gereksinimleri olan kutu şeklindeki parçalar, raf parçaları ve kalıp parçaları. İş parçasının bir kez sıkıştırıldıktan sonra, otomatik olarak frezeleme, sondaj, sondaj, reaming, frezeleme, dokunma ve diğer işlemleri tamamlar. Beş eksenli kontrolü gerçekleştirebilir,Dört eksenli bağlantı, dairesel interpolasyon ve üç boyutlu yüzey işleme, freze kafa, düz döner plaka ve diğer aksesuarlar ile makinenin işleme kapasitesini genişletmek için.
| Ürün |
Birim |
TK6813 |
TK6816 |
| Döner çapı |
mm |
130 |
160 |
| Spindle konik |
|
ISO 50 |
ISO 50 |
| Maks. iğne hızı |
rpm |
2-1500 |
2-1000 |
| Motor gücü-Servo |
KW |
22/30 |
30/40 |
| Masa yükleme kapasitesi |
Kilogram |
10000-40 bin. |
20000-60.000. |
| Masa boyutu |
mm |
1400*1600
1600*1800
1800*2000
2000*2500 |
1400*1600
1600*1800
1800*2000
2000*2500
2500*3000 |
| Tablo -X ekseninin çapraz yolculuğu |
mm |
3000 ((op: 4m, 5m) |
4000 ((op: 4m,5m) |
| Döner başının dikey yolculuğustok-Y ekseninde |
mm |
2000 ((op: 3m, 4m) |
2000 ((op: 3m, 4m) |
| Uzunluk yolculuğufırçası-Z ekseni |
mm |
700 |
1000 |
| T- Ravelsütun-Veksen |
mm |
1600 |
2000 |
| Masa döner indeksleme-B eksen |
° |
360 |
360 |
| X tablosunun hareket hızı |
mm/dakika |
0.5-6000 |
0.5-6000 |
| Araç dergisi |
pcs |
40/60 |
40/60 |
TK69CNC zemin tipi sondaj ve freze torna makinesi:
| Ürün |
Birim |
TK6913 |
TK6916 |
TK6920 |
TK6926 |
| Döner çapı |
mm |
130 |
160 |
200 |
260 |
| Spindle konik |
ISO |
50 |
50 |
60 |
60 |
| Maks. iğne hızı |
rpm |
1500 ((Op:3000) |
1200 ((Op:2000) |
1000 ((Op:2000) |
1000O ((op:1500) |
| Motor gücü-Servo |
KW |
30 |
55 |
75 |
110 |
| Borucu yuvarlak ve ramın toplam yolculuğu |
mm |
1500 |
2400 |
2400 |
3200 |
| Ram bölümünün boyutu |
mm |
380*420 |
480*520 |
480*520 |
620*740 |
| Sütun -X ekseninin yolculuğu |
mm |
4000 ((op:5-15m) |
6000 ((op:7-20m) |
6000 ((op:7-20m) |
8000 ((op:9-20m) |
| Döner başının Y ekseninin dikey yolculuğu |
mm |
2000 ((op: 3m) |
3000 ((op: 4m, 5m) |
3000 ((op: 4m, 5m) |
3000 ((op: 4m, 5m) |
| Kolom-Z ekseninin boylam yolculuğu |
mm |
700 |
1200 |
1200 |
1600 |
| Borucu spindle-W ekseninin aks yolculuğu |
mm |
800 |
1200 |
1200 |
1600 |
| BEksen toplama derecesi |
° |
360 |
|
|
|
| Araç dergisi |
pcs |
40/60 |
40/60 |
40/60 |
40/60 |
| Çalışma masası boyutu |
mm |
1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000 özelleştirilebilir) |
| CNC Sistemi |
|
SIEMENS / FANUC (Müşterilerin gereksinimlerine göre tedarik edebilir) |
TK65CNC Planer tipi sondaj ve freze makinesi:
| Ürün |
Birim |
TK6511 |
TK6513 |
TK6516 |
| Döner çapı |
mm |
110 |
130 |
160 |
| Spindle konik |
|
ISO 50 |
ISO 50 |
ISO 50 |
| Maks. iğne hızı |
rpm |
10-2000 |
2-2000 |
2-1500 |
| Motor gücü-Servo |
KW |
17/22.5 |
22/30 |
30/40 |
| Masa yükleme kapasitesi |
Kilogram |
6000 |
10000 |
20000 |
| Masa boyutu |
mm |
1200*1400
1400*1600 |
1400*1600
1600*1800 |
1400*1600
1600*1800
1800*2000 |
| Tablo -X ekseninin çapraz yolculuğu |
mm |
2000 ((op: 3m, 4m) |
2000 ((op: 4m, 5m) |
2500 ((op: 4m,5m) |
| Döner başının dikey yolculuğustok-Y ekseninde |
mm |
1500 ((op: 2m, 3m) |
2000 ((op: 3m, 4m) |
2000 ((op: 3m, 4m) |
| Uzunluk yolculuğu fırçası-Z ekseni |
mm |
600 |
800 |
1000 |
| T- Ravel sütun-Veksen |
mm |
1200 |
1600 |
1600 |
| Masa döner indeksleme-B eksen |
° |
360 |
360 |
360 |
| X tablosunun hareket hızı |
mm/dakika |
5000 |
0.5-6000 |
0.5-6000 |
| Araç dergisi |
pcs |
40/60 |
40/60 |
40/60 |
TK61 CNC Masa tipi Yatay sondaj ve freze torna makinesi:
| Ürün |
Birim |
TK6111 |
TK6113 |
| Masa boyutu |
mm |
1250*1400 |
1400*1600 |
| Döner çapı |
mm |
110 |
130 |
| X Seyahat |
mm |
1800-2000 |
1800-2000 |
| Y Seyahat |
mm |
1200-1600 |
1200-1600 |
| Z Seyahat |
mm |
1200-1600 |
1200-2000 |
| W Seyahat |
mm |
600 |
800 |
| T yuvası |
mm(W*Distance) |
22*125 |
22*125 |
| Maks. yükleme kapasitesi |
KG |
5000 |
8000 |
| Max. Sıkıcı bir gün. |
mm |
240/250 |
300 |
| Hızlı hareket hızı |
Mm/dakika |
3000 |
3000 |
| CNC Sistemi |
mm |
SIEMENS / FANUC |
| Konumlama doğruluğu ((X/Y/Z eksen) |
mm |
0.03/0.03/0.03 |
0.03/0.03/0.03 |
| Makine boyutu |
mm |
6300*3900*3700 |
6500*4200*3900 |
| Makine ağırlığı |
KG |
25000 |
32000 |
Araç makinesinin genel tasarım düzeni, dikey ve yatay yatağın T şeklindeki bir yapı olması, sütunun boyut olarak hareket etmesi ve çalışma masasının yatay olarak hareket etmesidir.Başlık yukarı ve aşağı hareket ediyor., ve çalışma masası döner. kare bir ram yoktur, sadece iğne ileri ve geri hareket eder. Ana parçalar sütun, torna yatağı, kaydırıcı, iğne kutusu başı, çalışma masası döner masası,Çalışma masası kaydırma ve çalışma masası torna yatağı.
Spindle kutusu kapalı bir yapıdır; iki dik sütunda dik dik dik iki dikdörtgen rehber ray tasarlanmıştır.Yüksek sertlik ve yüksek şok direnci elde etmek için dik sütunun içine yerleştirilmiş ve destekleyici kaburgalarDüz sütun, kaydırma koltuğuyla katı bir şekilde bağlanır ve kaydırma koltuğu ve dik sütun, önceden sıkıştırılan çift fındıklı bir top vida çifti tarafından torna yatağı boyunca hareket etmek için tahrik edilir.Top vida fıstığı kaydırma koltuğuna monte edilir, top vida torna yatağına sabitlenir ve servomotor, sütunu hareket ettirmek için hassaslıklı dişli azaltma kutusundan dönmek için vidayı sürer.
