XK-500KZ yüksek hassasiyetli ağır görevli CNC freze makinesi, yüksek düzeyde otomasyon, yüksek işleme doğruluğu, yüksek kesim verimliliği, güvenli ve güvenilir çalışma vb. avantajlarına sahiptir.Makine aletleri frezeyi tamamlayabilir., slot atlama ve bir sıkıştırmada harf yazma, ve rulo ikincil sıkıştırma gerektirmez.Yatağın genişliği 910mm ve eyerin genişliği 810mm olmalıdır., bu da alet makinesinin bir bütün olarak yeterli sertliğe ve titreşim direncine sahip olmasını sağlar.Yüksek sertlikli volfram karbid rulo halkalarını ve yüksek hızlı çelik ruloları ve kompozit ruloları freze etmek için uygun olması için. The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rollers or performing large cuttingUçan kesicinin freze gövdesi ve salıncak freze gövdesi birbirine göre kurulur ve ikisi birbirlerine müdahale etmez.
Dökme ve harfleme işlevlerinin dönüştürülmesi, parçaların sökülmesi ve monte edilmesi olmadan gerçekleştirilebilir ve elektrikli anahtarlama gerekmez.Uçan kesicinin mekanizması, 5 seviye hassaslıklı yer boşluğu olmayan dişliler (dişliler P5 seviyesinde yer dişliler) aracılığıyla uçan kesicinin freze başı dönmesine güç aktarır, ve diş yüzey sertliği HRC52-55), böylece büyük boyutlu ipliklerin pürüzsüz freze edilmesini sağlamak için çıkış torkunu artırmak için.Yüksek hassasiyetli boşluksuz spiral dişlilerin özellikleri nedeniyle, istikrarlı aktarım doğruluğu, büyük temas alanı, güçlü yük taşıma kapasitesi ve göreceli bir yer değiştirme yok.dişli yüzeyi yüksek diş yüzeyi sertliğine ve aşınmaya dayanıklılığına sahip olmak için ultrasonik olarak söndürülmüştür.
İyi yağlama koşulları, diş yüzeyinin uzun süre yıpranması kolay olmadığını ve makine aletinin ömrünü de sağlayabilen büyük bir aktarım torkunu sağlayabilir.(Uçan kesici yapısının en son ekran görüntüsü son sayfada eklenmiştir) Makine aracı yatağı yaşlanmış veya tamamen kızartılmıştır, ve rehber raylar yüzeyinin aşınma direncini artırmak için HRC48°-52°'ya ulaşmak için orta frekanslı söndürme ile tedavi edilir;yatay besleme rehber rayları sürtünme amortizasyonunu azaltmak ve hareket doğruluğunu artırmak için yuvarlak doğrusal rehber rayları kullanırNormal kullanım altında, düz çizgi 10 yıl boyunca yıpranmaz.Çizim ve freze ekseni elektrikli bir iğne (fabrikamız tarafından özelleştirilmiş) benimsiyor: yeterli sertlik, tekdüze kuvvet, iyi ısı dağılımı, yüksek yapılandırma) aşırı bağlantı olmadan doğrudan monte edilebilir,ve farklı malzemelerin silindirlerine keyfi olarak kazınabilir.
Ana özellikleri:
1Çentikleme (baz fonksiyonu)
CNC makine tüm standart ile deforme çelik çubuk için kaburga notch olabilir.
X ekseni: notç alet besleme ileri veya geri.
Y ekseni: Kullanılmış aletlerle yuvarlanan rulo
Z ekseni: Düz yüzeyde vites ile dönen çentikleme aracı.
Bir eksen: çentik aracı soldan sağa hareket eder.
2İşaretleme (temel işlev)
CNC makinesi rulo yüzeyinde işaretleyebilir.
İşaret kesicinin besleme ileri veya geri dönmek, ve soldan sağa hareket
x eksen: notlama aleti ileriye veya geriye açılır.
Y ekseni: Kullanılmış aletlerle yuvarlanan rulo
Bir eksen: çentik aracı soldan sağa hareket
S ekseni: işaretleme kesicisi spindelinin dönmesinin yüksek hızı
Teknik Özellik
| Özellikleri |
WXK-500C |
WXK-500K |
| İşlenmiş ruloun en fazla çapı |
500 mm |
500 mm |
| Min. çapı |
50 mm |
50 mm |
| İşlenmiş rulo uzunluğu |
2500 mm |
2500 mm |
| İşlenmiş rulo yüzeyinin maksimum uzunluğu |
1800 mm |
1800 mm |
| İşlenmiş yarı aylı olukların özellikleri |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| İşlenmiş yarım aylık oluk açısı B |
Herhangi bir |
/ |
| Yaratık dalga atlaması |
Herhangi bir |
/ |
| Çapraz hareket hızı (X eksen) |
0~6000mm/min |
/ |
| İş parçasının dönüş hızı (Y ekseninde) |
0 ~ 30 rpm |
0 ~ 30 rpm |
| Uçan kesicinin freze hızı (A eksen) |
0 ~ 600 rpm |
0 ~ 600 rpm |
| Çizim kafası motoru modeli nominal hız |
D85
24000 rpm
|
D85
24000 rpm
|
| Soğutma pompası motoru |
AB25-90W |
AB25-120W |
| Kontrol sistemi |
Siemens 808D |
Siemens 808D |
| Servo motorun nominal gücü |
X ekseni 1.75kw |
X ekseni 1.75kw |
| Y ekseni 2.5kw |
Y ekseni 2.5kw |
| Z ekseni 1.75kw |
Z ekseni 1.75kw |
| 3.5kw'lık bir eksen |
3.5kw'lık bir eksen |
| Minimum programlama miktarı |
0.001mm |
0.001mm |
| Chuck Form |
Dört pençesi 400 mm. |
Dört pençesi 400 mm. |

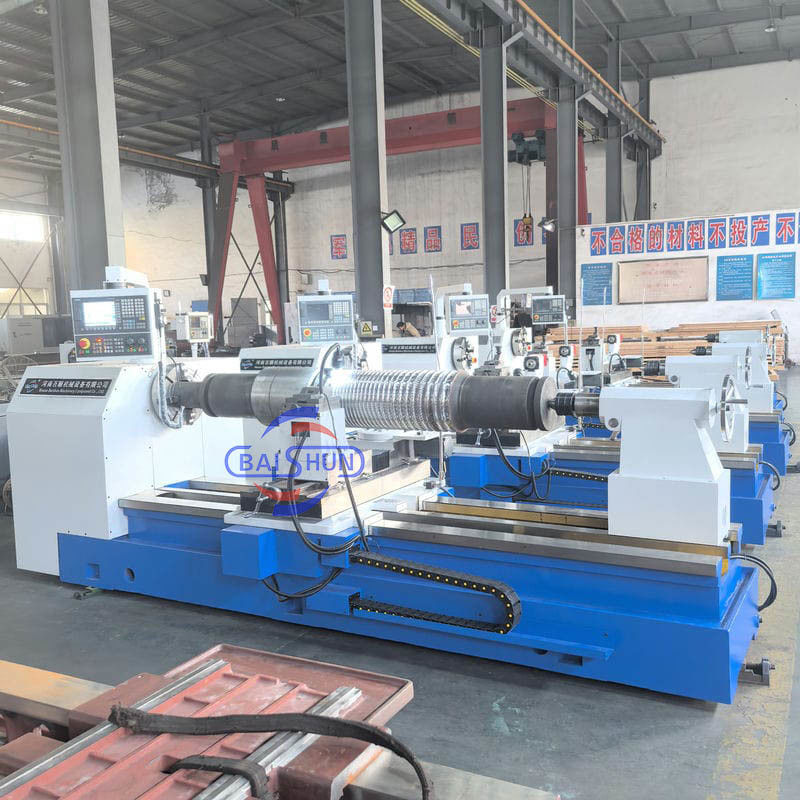

Daha fazla makine fotoğrafı:
