İkiz Dönerli CNC Dikey Döner Makinesi Valf Beden ve Pompa Parçaları İçin

Name: İkiz Dönerli CNC Dikey Döner Makinesi Valf Beden ve Pompa Parçaları İçin
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Henan, Çin

Marka adı: BAISHUN MACHINERY

Sertifika: CE/ISO9001

Model numarası: CK5235

belge: Ürün Broşürü PDF

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 Takım

Fiyat: negotiable

Ambalaj bilgileri: 1. Outside we will pack the product with plasitic to prevent wet. 1. Dışarıda ıslanmayı ön

Teslim süresi: 30-35 iş günü

Ödeme koşulları: L/C,T/T,Western Union

Yetenek temini: Ayda 20 Set/Set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Açıklaması

Vurgulamak:
Twin Spindle CNC dikey torna makinesi
,
Valf gövdesi için dikey torna makinesi
,
Pompa parçaları için CNC torna makinesi

Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm):

3500

Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm):

50 rp.m

İşleme Kapasitesi:

Orta Hizmet

Mil Çapı (mm):

130

Yatak genişliği (mm):

250 mm

Mil Motor Gücü (KW):

30

Mil Sayısı:

İkiz

Max. Maks. Turned Length (mm) Döndürülmüş Uzunluk (mm):

3500

Eksen Sayısı:

2

Seyahat (X Ekseni)(mm):

750 mm

Hareket (Z Ekseni)(mm):

1800 mm

Konumlama Doğruluğu (mm):

±0.005

Tekrarlanabilirlik (X/Y/Z) (mm):

±0.005

Boyut(l*g*y):

3950*6300*4350mm

ağırlık (kg):

35000

Max. Maks. workpiece weight: iş parçası ağırlığı::

8000kg

Max. Maks. Length of Workpiece (mm) İş Parçası Uzunluğu (mm):

3500

Max. Maks. Spindle Speed (rpm) Mil Hızı (rpm):

50 rp.m

İşleme Kapasitesi:

Orta Hizmet

Mil Çapı (mm):

130

Yatak genişliği (mm):

250 mm

Mil Motor Gücü (KW):

30

Mil Sayısı:

İkiz

Max. Maks. Turned Length (mm) Döndürülmüş Uzunluk (mm):

3500

Eksen Sayısı:

2

Seyahat (X Ekseni)(mm):

750 mm

Hareket (Z Ekseni)(mm):

1800 mm

Konumlama Doğruluğu (mm):

±0.005

Tekrarlanabilirlik (X/Y/Z) (mm):

±0.005

Boyut(l*g*y):

3950*6300*4350mm

ağırlık (kg):

35000

Max. Maks. workpiece weight: iş parçası ağırlığı::

8000kg

İkiz Dönerli CNC Dikey Döner Makinesi Valf Beden ve Pompa Parçaları İçin

Çift Aynalı CNC Dikey Torna Makinesi Vana Gövdesi ve Pompa Parçaları İçin Dikey İşleme Makinesi

Bu çift aynalı CNC dikey torna makinesi, vana gövdeleri ve pompa bileşenlerinin verimli işlenmesi için özel olarak tasarlanmıştır.
Çift ayna konfigürasyonu ile üretkenliği önemli ölçüde artırır ve endüstriyel metal işleme uygulamaları için yüksek hassasiyet sağlar.

İş tablası:

İş tablası, iş tablası tabanı, iş tablası, ayna bileşenleri ve şanzıman cihazından oluşur. Yüksek mukavemetli düşük gerilimli demir döküm kullanılarak dökme demirden yapılmıştır, bu da yeterli rijitlik, mukavemet ve termal stabilite sağlar. İş tablası aynası, yüksek hassasiyetli çift sıralı kısa silindirik makaralı rulmanları benimser, hassas dönüşü ve uzun çalışma ömrünü garanti eder.

Ana şanzıman:

Makine, ana aktarma organı olarak dikey şaft şanzıman sistemini kullanır. Aynayı sürmek için bir AC servo motor kullanır. Dişli kutusu, silindiri kaydırarak mekanik iki vites dönüşümüne olanak tanır, bu da iş tablasının 0.63-63 dev/dak aralığında kademesiz hız düzenlemesi elde etmesini sağlar.

Makine parametresi

Özellikler Birim CK5225 CK5231 CK5240Q CK5240

Maks. tornalama çapı mm 2500 3150 4000 4000

İş parçası maks. yüksekliği mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

İş parçası maks. ağırlığı T 10/20 10/20 10/20 32

İş tablası çapı mm 2250 2830 2830/3150 3200/3600

İş tablası hız aralığı dev/dak 2-63 2-63 2-63 2-63

Adımlar
16 16 16 16

İş tablası maks. torku KN.m 63 63 63 100

Ray başlığı hızlı ilerlemesi mm/dak 4000 4000 4000 4000

Sağ ray başlığı ram dikey hareketi Kn 35 35 35 40

Sol ray başlığı ram dikey hareketi kn 30 30 30 30

Sağ ray başlığı kesme kuvveti aralığı mm/dak 1-50 1-50 1-50 1-50

Sağ ray başlığı kesme kuvveti aralığı mm/dak 0.1-1000 0.1-1000 0.1-1000 0.1-1000

Kol hareketi mm 1000 1000 1000 1250

Kol kesiti mm 255×200 255×200 255×200 240×240

Sol ve sağ ray başlığı salınımı ° ±30° ±30° ±30° ±30°

Takım kesiti mm 40×50 40×50 40×50 50×50

Ana motor gücü Kw 55 55 55 75

Genel boyutlar cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

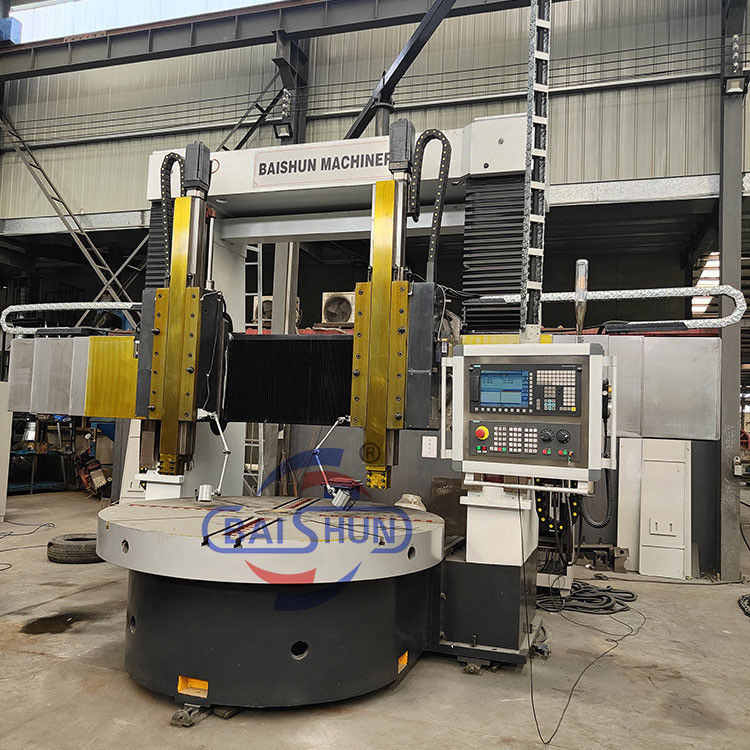

Ürün fotoğrafları

Biz doğrudan satış yapan bir torna makinesi üreticisiyiz, bir ticaret şirketi değiliz,
bu da size en iyi fiyatları sunabileceğimiz anlamına gelir.

Hoş geldiniz bizimle iletişime geçin:)
Tel/Whatsapp:+86 18003851898 (Miss Dora)
