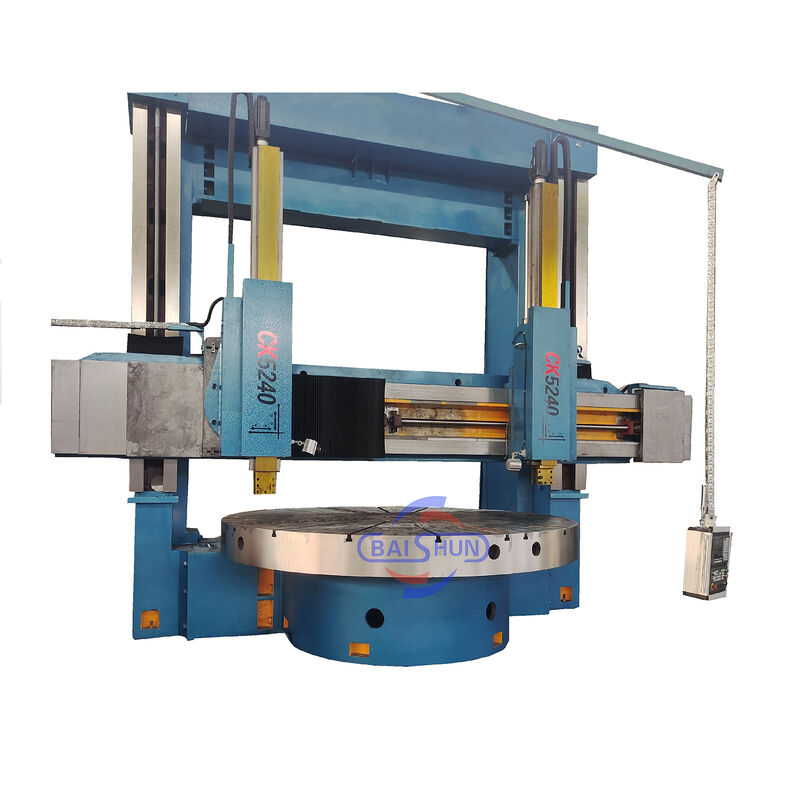

Metal İşleme Tornası Ağır Hizmet Ck5240 CNC Çift Kolonlu Dikey Torna VTL Makinesi

Çift kolonlu dikey torna tezgahı, mekanik, elektrik ve hidrolik bileşenleri birleştiren son teknoloji ürünü bir ekipmandır. Hem yerel hem de uluslararası kaynaklardan CAD optimizasyonundan ve son teknoloji ürünü bileşenlerden yararlanarak modern tasarım ilkelerini ve üretim tekniklerini birleştirir. Makine, olağanüstü güç, yüksek statik ve dinamik sertlik, hassas işleme yetenekleri, ağır yük kapasitesi, verimlilik, dayanıklılık ve güvenilir çalışma sunan sağlam bir yapıya sahiptir. Makine parçalarının tüm önemli teknik özellikleri ulusal standartlara uygundur.

Çalışma masası

Çalışma masasında çalışma masası tabanı, çalışma masası, mil parçaları ve iletim cihazı bulunur. Çalışma masası ve çalışma masası tabanı, yeterli sertlik, mukavemet ve ısı stabilitesine sahip, yüksek mukavemetli, düşük gerilimli demir dökümü benimseyen, tamamen dökme demir yapıdır. Çalışma masası mil yatağı, yüksek hassasiyetli çift sıralı kısa silindirik makaralı rulmanı benimser. Çalışma masasının yüksek hassasiyette dönmesini ve uzun servis ömrünü sağlayabilir.

Ana şanzıman

Makinenin ana aktarım sistemi dikey şaft aktarımıdır. Sürmek için iş mili AC servo motorunu kullanır; Şanzıman, vites değiştirme silindirinin vites değiştirmeyi itmesiyle mekanik iki vites dönüşümü sağlar, böylece çalışma tezgahı 0,63-63 dev/dak içinde kademesiz hız regülasyonu yapabilir.

Portal çerçevesi

Sol ve sağ dikey kolonlar ve bağlantı kirişinden oluşur. Portal ve çalışma masası tabanı sızdırmazlık yapısını oluşturur. Portalın üst kısmında çift eksenli gerilebilir AC motorla tahrik edilen sol ve sağ kaldırma kutusu bulunmaktadır. Dişli çifti, sonsuz vida ve dişli çifti ve çift kurşun vidalar sayesinde kirişin sol ve sağ sütun kılavuz rayı boyunca kaldırma hareketi yapmasını sağlar.

kiriş

Kiriş, makinenin doğruluğunun uzun süreli kalıcılık ve stabiliteye sahip olmasını sağlamak için yeterli sertlik ve mukavemete sahip yüksek mukavemetli ve düşük gerilimli demir dökümü benimser. Kiriş düşey kolonun önündedir ve düşey kolon kılavuzu boyunca düşey hareketi yapar. Kirişin arkasında 4 adet hidrolik sıkma noktası bulunmaktadır. Kirişin her iki yanında takım dayanağı için besleme kutuları bulunmaktadır.
