2 Eksenli İşleme Aracı Metal CNC Çift Sütun Dikey Döner Büyük Diametr

Name: 2 Eksenli İşleme Aracı Metal CNC Çift Sütun Dikey Döner Büyük Diametr
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5240
Price: 96,300.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Henan, Çin

Marka adı: BAISHUN MACHINERY

Sertifika: CE，ISO

Model numarası: CK5240

belge: Ürün Broşürü PDF

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 Takım

Fiyat: negotiable

Ambalaj bilgileri: 1Dışarıda ıslanmasını önlemek için ürünü plastikle dolduracağız.2. CNC dikey lathe makinesinin dışın

Teslim süresi: 30-35 iş günü

Ödeme koşulları: L/C,T/T,Western Union

Yetenek temini: Ayda 20 Set/Set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Açıklaması

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                2 eksenli metal CNC torna, çift sütunlu dikey torna, büyük çaplı dikey torna makinesi


Ürün Adı:	CNC Çift Kolonlu Dik Torna Büyük Çaplı	Max. Maks. turning diameter(mm) dönüş çapı (mm):	4000
Maks. wok parçasının yüksekliği:	1600 mm	İşleme Kapasitesi:	Ağır Hizmet
Mil Sayısı:	Çift	Konumlama Doğruluğu (mm):	±0,003
Tekrarlanabilirlik (X/Y/Z) (mm):	±0,002	Gerilim:	380V
Cnc Kontrol Sistemi:	GSK/SIEMENS/FANUC	Anahtar kelimeler:	Çifte sütun dikey torna
İşlev:	Metal dönüştürme	Renk:	Özelleştirilmiş

Ürün Adı:	CNC Çift Kolonlu Dik Torna Büyük Çaplı
Max. Maks. turning diameter(mm) dönüş çapı (mm):	4000
Maks. wok parçasının yüksekliği:	1600 mm
İşleme Kapasitesi:	Ağır Hizmet
Mil Sayısı:	Çift
Konumlama Doğruluğu (mm):	±0,003
Tekrarlanabilirlik (X/Y/Z) (mm):	±0,002
Gerilim:	380V
Cnc Kontrol Sistemi:	GSK/SIEMENS/FANUC
Anahtar kelimeler:	Çifte sütun dikey torna
İşlev:	Metal dönüştürme
Renk:	Özelleştirilmiş

2 Eksenli İşleme Aracı Metal CNC Çift Sütun Dikey Döner Büyük Diametr

2 Eksenli İşleme Aracı Metal CNC Çift Sütun Dikey Döner Büyük Diametresi:

Çift sütunlu dikey torna, mekanik, elektrikli ve hidrolik bileşenleri birleştiren en son teknoloji ekipmanıdır.Modern tasarım ilkelerini ve üretim tekniklerini içerir, CAD optimizasyonu ve hem yerli hem de uluslararası kaynaklardan gelen en son teknoloji bileşenlerini kullanıyor.Yüksek statik ve dinamik sertlik, hassas işleme yetenekleri, ağır yük kapasitesi, verimlilik, dayanıklılık ve güvenilir çalışma.

Çalışma masası

Çalışma masası, çalışma masası, iğne parçaları ve aktarım cihazına sahiptir. Çalışma masası ve çalışma masası tabanı yüksek dayanıklılıklı düşük gerginlikli demir dökme,Yeterince sert olan, dayanıklılık ve ısı istikrarlılığı. iş masası spindle rulmanı yüksek hassasiyetli çift sıra kısa silindirli rulo rulmanı benimser..

Ana aktarım sistemi

Makinenin ana aktarım sistemi dikey asansör iletimidir.Değişim silindirinin değişim vitesini itmesiyle mekanik iki vites dönüşümü elde edilir., böylece çalışma masası 0.63-63r/min içinde adımsız hız düzenleme yapabilir.

Ganti çerçeve

Sol ve sağ dikey sütunlardan ve bağlantı kirişinden oluşur. Gantry ve çalışma masası tabanı mühürleme yapısını oluşturur.iki eksenli germe AC motoru ile çalıştırılırDöviz çift, sol ve sağ sütun rehber ray boyunca kaldırma hareketi yapmak için sol ve sağ sütun rehberleri ve çift leadscrews aracılığıyla.

Çizgi

Beam, makinenin uzun vadeli tutma ve istikrarlı olmasını sağlamak için makine doğruluğunu sağlamak için yeterli sertlik ve dayanıklılıkla yüksek dayanıklılık ve düşük gerginlik demir dökme kullanır.Çizgi dikey sütunun önünde, ve dikey sütun kılavuzu boyunca dikey hareketi yapar. kirişin arkasında, 4 hidrolik sıkıştırma noktası vardır. kirişin her iki tarafında, araç dinlenmesi için besleme kutusu vardır.

Makine parametresi

Özellikler	Birim	CK5225	CK5231	CK5240Q	CK5240
En fazla dönme çapı	mm	2500	3150	4000	4000
İş parçasının en yüksek yüksekliği	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
İş parçasının ağırlığı	T	10/20	10/20	10/20	32
Çalışma masası çapı	mm	2250	2830	2830/3150	3200/3600
Masa hız aralığı	r/min	2-63	2-63	2-63	2-63
Adımlar		16	16	16	16
Çalışma masasının maksimum tork	KN.m	63	63	63	100
Ray başının hızlı geçişi	mm/min	4000	4000	4000	4000
Sağ ray başlığının dikey yolculuğu	- Hayır.	35	35	35	40
Sol ray başlığının dikey yolculuğu	- Bilmiyorum.	30	30	30	30
Sağ ray başının menzil kesme gücü	mm/min	1-50	1-50	1-50	1-50
Sağ ray başının menzil kesme gücü	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Kolun yolculuğu	mm	1000	1000	1000	1250
Kol bölümü	mm	255×200	255×200	255×200	240×240
Sol ve sağ demiryolu başının dönmesi	°	±30°	±30°	±30°	±30°
Araç bölümü	mm	40×50	40×50	40×50	50×50
Ana motorun gücü	Kw	55	55	55	75
Genel boyutlar	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

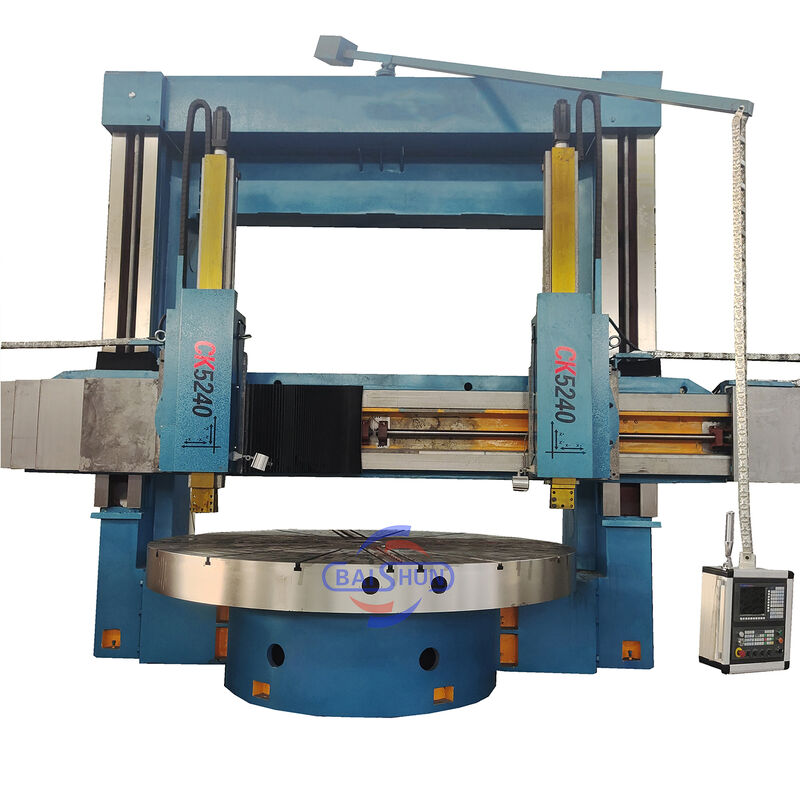

Ürün fotoğrafları

2 Eksenli İşleme Aracı Metal CNC Çift Sütun Dikey Döner Büyük Diametr 0
