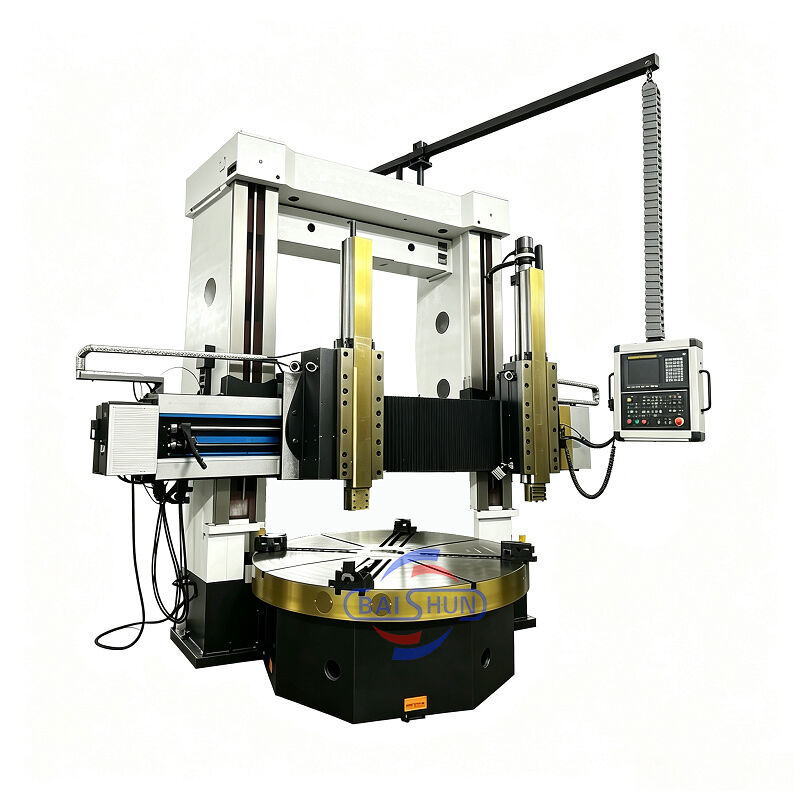

Güçlü Kare Ram Kesme Aracı Silindir Dönüşümü İçin CNC Dikey Dönüştürücü

Çift kolonlu dikey torna, mekanik, elektrikli ve hidrolik bileşenleri birleştiren son teknoloji bir ekipmandır. Modern tasarım prensiplerini ve üretim tekniklerini bünyesinde barındırır, CAD optimizasyonundan ve hem yerli hem de uluslararası kaynaklardan en son teknoloji bileşenlerden yararlanır. Makine, olağanüstü mukavemet, yüksek statik ve dinamik rijitlik, hassas işleme yetenekleri, ağır yük kapasitesi, verimlilik, dayanıklılık ve güvenilir çalışma sunan sağlam bir yapıya sahiptir. Makine parçalarının tüm ana teknik özellikleri ulusal standartlara uygundur.

İş tablası

İş tablası, iş tablası tabanı, iş tablası, mil parçaları ve şanzıman cihazından oluşur. İş tablası ve iş tablası tabanı, yüksek mukavemetli düşük gerilimli dökme demir dökümünü benimseyen, yeterli rijitliğe, mukavemete ve ısı kararlılığına sahip yekpare dökme demir yapısındadır. İş tablası mil yatağı, yüksek hassasiyetli çift sıralı kısa silindirik makaralı rulmanı benimser. İş tablasının yüksek hassasiyetli dönüşünü ve uzun hizmet ömrünü sağlayabilir.

Ana şanzıman

Makinenin ana şanzıman sistemi dikey şaft şanzımanıdır. Mil AC servo motoru tarafından tahrik edilir; şanzıman, vites silindiri tarafından değiştirme dişlisinin itilmesiyle mekanik iki vites dönüşümü elde eder, böylece iş tablası 0.63-63 dev/dak arasında kademesiz hız düzenlemesi yapabilir.

Portal çerçeve

Sol ve sağ dikey kolonlardan ve bağlantı kirişinden oluşur. Portal ve iş tablası tabanı sızdırmazlık yapısını oluşturur. Portalın üst kısmında, çift eksenli çekme AC motor tarafından tahrik edilen sol ve sağ kaldırma kutusu bulunur. Dişli çifti, sonsuz dişli ve dişli çifti ve çift vidalı miller aracılığıyla kirişin sol ve sağ kolon kılavuz rayı boyunca kaldırma hareketi yapmasını sağlar.

Kiriş

Kiriş, makine doğruluğunun uzun süreli tutma ve kararlılığını sağlamak için yeterli rijitlik ve mukavemete sahip yüksek mukavemetli ve düşük gerilimli dökme demir dökümünü benimser. Kiriş dikey kolonun önündedir ve dikey kolon kılavuz yolu boyunca dikey hareket yapar. Kirişin arkasında 4 hidrolik sıkıştırma noktası bulunur. Kirişin her iki tarafında takım dayanağı için besleme kutusu bulunur.
