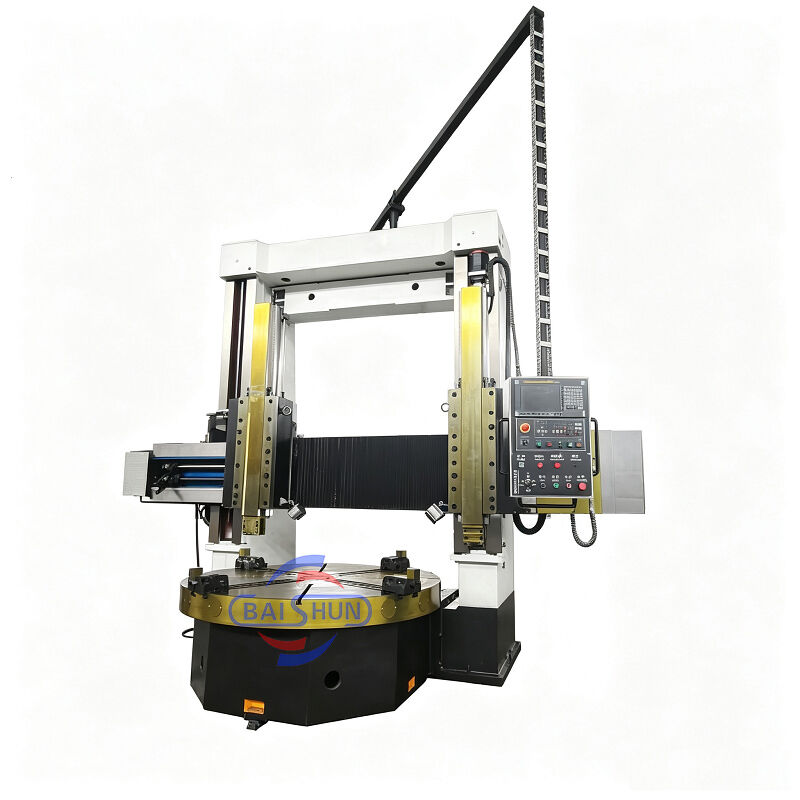

Çift CNC Ağır İşleme Dikey Torna Çift Kolon Yapısı Makine Takımları

Çift kolonlu dikey torna, mekanik, elektrikli ve hidrolik bileşenleri birleştiren son teknoloji bir ekipmandır. Modern tasarım prensiplerini ve üretim tekniklerini bünyesinde barındırır, CAD optimizasyonundan ve hem yerli hem de uluslararası kaynaklardan en son teknoloji bileşenlerden yararlanır. Makine, olağanüstü güç, yüksek statik ve dinamik rijitlik, hassas işleme yetenekleri, ağır yük kapasitesi, verimlilik, dayanıklılık ve güvenilir çalışma sunan sağlam bir yapıya sahiptir. Makine parçalarının tüm ana teknik özellikleri ulusal standartlara uygundur.

İş tablası

İş tablası, iş tablası tabanı, iş tablası, mil parçaları ve tahrik cihazından oluşur. İş tablası ve iş tablası tabanı, yeterli rijitliğe, mukavemete ve ısı stabilitesine sahip, yüksek mukavemetli düşük gerilimli dökme demir dökümünü benimseyen yekpare dökme demir yapısındadır. İş tablası mil yatağı, yüksek hassasiyetli çift sıralı kısa silindirik makaralı rulmanı benimser. Bu, iş tablasının yüksek hassasiyetli dönüşünü ve uzun hizmet ömrünü sağlayabilir.

Ana tahrik

Makinenin ana tahrik sistemi dikey şaft tahrikidir. Mil AC servo motoru tarafından tahrik edilir; şanzıman, vites silindiri tarafından değiştirme dişlisini iterek mekanik iki vites dönüşümü sağlar, böylece iş tablası 0.63-63 devir/dakika arasında kademesiz hız ayarı yapabilir.

Portal çerçeve

Sol ve sağ dikey kolonlar ve bağlantı kirişinden oluşur. Portal ve iş tablası tabanı sızdırmazlık yapısını oluşturur. Portalın üst kısmında, çift eksenli çekme AC motor tarafından tahrik edilen sol ve sağ kaldırma kutusu bulunur. Dişli çifti, sonsuz dişli ve dişli çifti ve çift vidalı miller aracılığıyla kirişin sol ve sağ kolon kılavuz rayı boyunca kaldırma hareketini yapmasını sağlar.

Kiriş

Kiriş, makine doğruluğunun uzun süreli tutma ve stabiliteye sahip olmasını sağlamak için yeterli rijitlik ve mukavemete sahip yüksek mukavemetli ve düşük gerilimli dökme demir dökümünü benimser. Kiriş dikey kolonun önündedir ve dikey kolon kılavuz yolu boyunca dikey hareket yapar. Kirişin arkasında 4 hidrolik sıkıştırma noktası bulunur. Kirişin her iki tarafında takım dayanağı için besleme kutusu bulunur.
