Çin Torna CNC Makine Hassas Motor Metal Tornalama Torna Tedariği

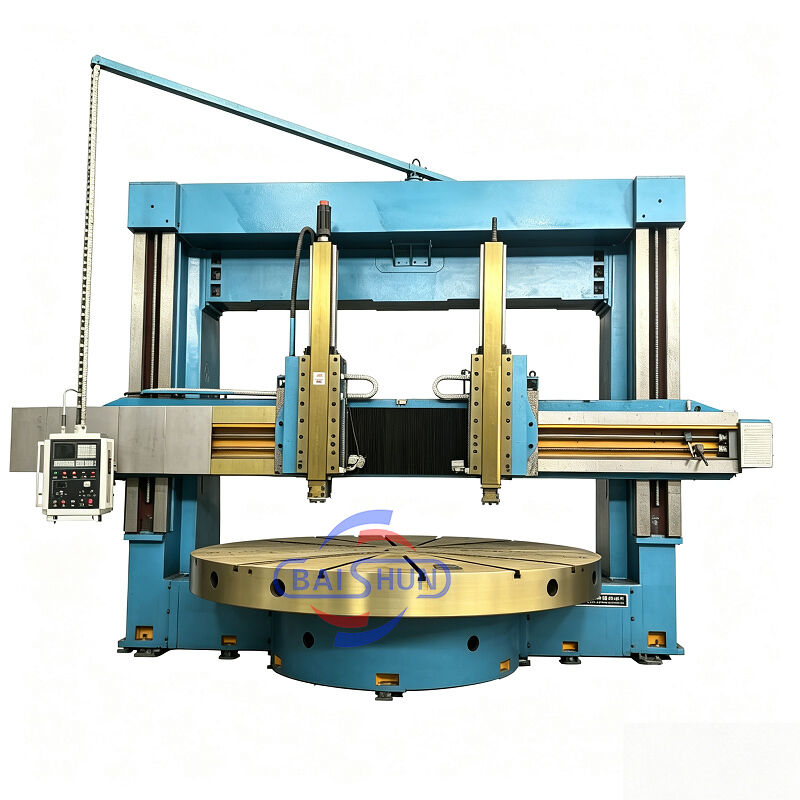

Çift kolonlu dikey torna, mekanik, elektrikli ve hidrolik bileşenleri birleştiren son teknoloji bir ekipmandır. CAD optimizasyonundan ve hem yerli hem de uluslararası kaynaklardan en son teknoloji bileşenlerden yararlanarak modern tasarım ilkelerini ve üretim tekniklerini içerir. Makine, olağanüstü güç, yüksek statik ve dinamik rijitlik, hassas işleme yetenekleri, ağır yük kapasitesi, verimlilik, dayanıklılık ve güvenilir çalışma sunan sağlam bir yapıya sahiptir. Makine parçalarının tüm ana teknik özellikleri ulusal standartlara uygundur.

İş tablası

İş tablası, iş tablası tabanı, iş tablası, mil parçaları ve şanzıman cihazından oluşur. İş tablası ve iş tablası tabanı, yüksek mukavemetli düşük gerilimli demir döküm benimseyen, yeterli rijitliğe, mukavemete ve ısı stabilitesine sahip tam dökme demir yapıdır. İş tablası mil yatağı, yüksek hassasiyetli çift sıralı kısa silindirik makaralı rulman kullanır. İş tablasının yüksek hassasiyetli dönüşünü ve uzun hizmet ömrünü sağlayabilir.

Ana şanzıman

Makinenin ana şanzıman sistemi dikey şaft şanzımanıdır. Mil AC servo motorunu sürücü olarak kullanır; dişli kutusu, vites silindirinin değiştirme dişlisini iterek mekanik iki vites dönüşümü sağlar, böylece iş tablası 0.63-63 devir/dak arasında kademesiz hız düzenlemesi yapabilir.

Portal çerçeve

Sol ve sağ dikey kolonlar ve bağlantı kirişinden oluşur. Portal ve iş tablası tabanı sızdırmazlık yapısını oluşturur. Portalın üst kısmında, çift eksenli çekme AC motor tarafından tahrik edilen sol ve sağ kaldırma kutusu bulunur. Dişli çifti, sonsuz dişli ve dişli çifti ve çift vidalı miller aracılığıyla kirişin sol ve sağ kolon kılavuz rayı boyunca kaldırma hareketini yapmasını sağlar.

Kiriş

Kiriş, makine doğruluğunun uzun süreli tutma ve stabiliteye sahip olmasını sağlamak için yeterli rijitlik ve mukavemete sahip yüksek mukavemetli ve düşük gerilimli demir döküm benimser. Kiriş dikey kolonun önündedir ve dikey kolon kılavuz yolu boyunca dikey hareket yapar. Kirişin arkasında 4 hidrolik kelepçeleme noktası bulunur. Kirişin her iki tarafında takım dayanağı için besleme kutusu bulunur.
